Ceinture à mailles métalliques : types, applications et guide de sélection

Une courroie à mailles métalliques tombe en panne plus souvent à cause d'une inadéquation avec le processus qu'à cause d'une usure normale. Dans un four continu, la bande doit survivre à la courbe de température, supporter les pièces et conserver sa géométrie pendant des centaines d'heures de fonctionnement. Si la courroie est trop faible, trop lourde ou trop ouverte pour la charge, vous risquez des étirements, des problèmes de suivi et des temps d'arrêt imprévus. S'il est adapté au processus, il fonctionne silencieusement pendant longtemps.

Le problème est que la plupart des acheteurs se concentrent sur le prix au mètre carré plutôt que sur l’interaction entre la construction de la bande et le cycle du four. Cette interaction détermine si vous remplacez la courroie tous les quelques mois ou toutes les quelques années. Le choix correct d'une bande à mailles métalliques commence par le four et les pièces, et non par le prix catalogue.

Ce guide compare les principales constructions de bandes, explique comment elles sont utilisées pour le frittage, le brasage, le traitement thermique, le séchage et la congélation rapide, et passe en revue les facteurs de sélection pratiques qui comptent avant de passer une commande.

Types de construction de ceintures à mailles métalliques et quand les utiliser

Les ceintures à mailles métalliques ne constituent pas un produit unique. La construction détermine la façon dont la courroie fléchit autour des rouleaux d'extrémité, la surface ouverte qu'elle offre et la charge qu'elle peut supporter sans distorsion. La plupart des courroies industrielles à mailles métalliques appartiennent à l'une des trois familles de structures.

Ceintures en maille métallique à tissage équilibré

Les tissages équilibrés utilisent des fils en spirale gauche et droite reliés par des tiges transversales serties. Cela donne une surface plane et stable avec une bonne perméabilité à l'air. Les bandes à tissage équilibré sont le choix standard pour les fours de frittage, les fours de brasage, les lignes de recuit et les convoyeurs de séchage où les pièces nécessitent une exposition thermique uniforme et où la charge est relativement légère et uniformément répartie.

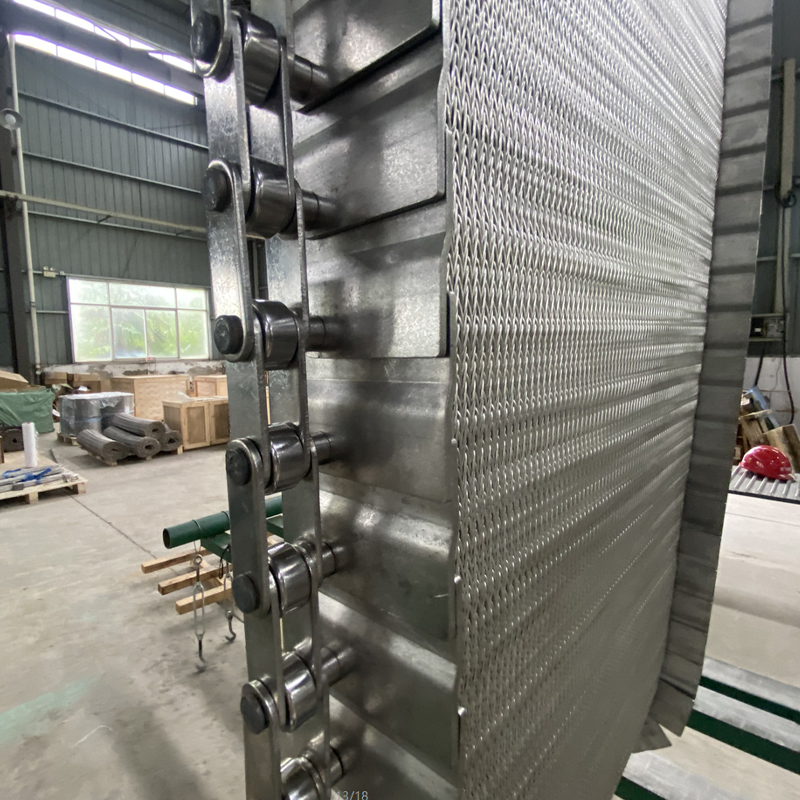

Bandes à mailles métalliques entraînées par chaîne

Les ceintures en maille de chaîne ajoutent des chaînes latérales ou des bords de chaîne intégrés à la surface tissée. La chaîne assure un engagement positif avec les pignons, ce qui empêche le glissement et améliore le suivi sur les trajets de convoyeur plus longs. Si la ligne transporte des composants lourds, tels que des pièces forgées automobiles ou des pièces de métallurgie des poudres denses, une construction entraînée par chaîne est généralement l'option la plus sûre.

Ceintures grillagées pour ascenseurs et levage

Les bandes élévatrices sont conçues pour les convoyeurs inclinés et les sections de levage. Ils intègrent souvent des volées, des protections latérales ou des caractéristiques de surface spéciales qui empêchent les pièces de glisser vers l'arrière. Dans les ateliers de traitement thermique, les courroies grillagées élévatrices sont couramment utilisées pour déplacer les fixations, les roulements et les petites pièces usinées entre les étapes du processus.

Applications de bandes à mailles métalliques dans les processus de four

Différents processus de four créent des exigences différentes sur la bande. La même courroie à mailles métalliques qui fonctionne dans une étuve de séchage légère peut tomber en panne rapidement dans un four de brasage contenant des assemblages de cuivre lourds et des résidus de flux agressifs. Faire correspondre la bande au processus est au cœur de la tâche de sélection.

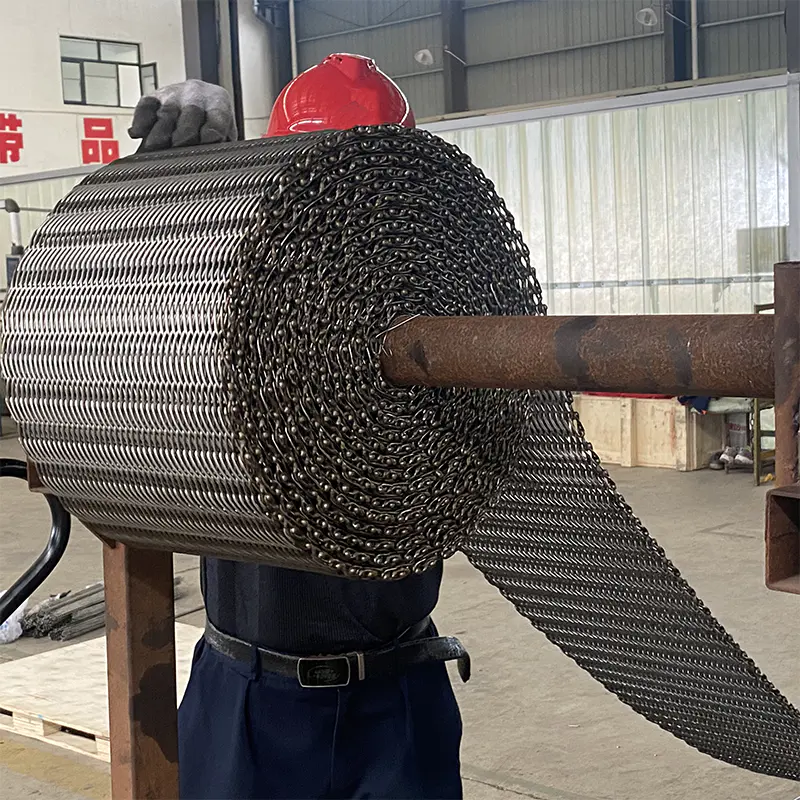

Bandes grillagées pour four de frittage

Le frittage produit un flux continu de pièces qui se déplacent lentement à travers une longue zone chauffée. La ceinture en treillis métallique qui les supporte doit supporter le poids des pièces ainsi que la dilatation thermique lors du chauffage et du refroidissement. Les lignes de métallurgie des poudres, les lignes de frittage de céramique et les lignes de frittage de composants électroniques reposent toutes sur des courroies qui maintiennent une surface stable afin que les pièces ne se déplacent pas ou ne tombent pas à travers les ouvertures des mailles. Pour les pièces automobiles de métallurgie des poudres, la courroie doit également tolérer des charges à haute densité et des cycles de chauffage répétés. Des fabricants tels que Yangzhou Yafei proposent des produits dédiés ceintures de maille de four de frittage de pièces automobiles conçu autour de la stabilité dimensionnelle des pièces métalliques denses.

Fournisseurs de ceintures en maille de four de frittage de pièces automobiles en gros, usine - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd est un fournisseur et une usine de courroies en maille de four de frittage de pièces automobiles en gros en Chine, de... Voir le produit →

Bandes grillagées pour four de brasage

Les fours de brasage exposent la bande transporteuse à des températures élevées, à des résidus d'alliage de brasage et, dans le cas du brasage de l'aluminium, à une atmosphère contrôlée qui doit pénétrer uniformément autour de chaque joint. La courroie doit rester plate car même une légère variation de surface peut modifier la façon dont le flux mouille le joint. Les lignes de brasage en aluminium pour radiateurs, condenseurs et évaporateurs automobiles constituent un cas typique où la courroie est sélectionnée pour correspondre à la disposition exacte des fixations. Yafei ceintures de maille de four de brasage en aluminium couvrent plusieurs composants d'échangeurs de chaleur, ce qui en fait un point de référence utile pour les acheteurs du secteur de la gestion thermique automobile.

Ceinture de maille de four de brasage en aluminium en gros Fournisseurs, Usine - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd est une usine et des fournisseurs et usines de bandes de maille de four de brasage en aluminium en gros en Chine, détails : Le ... Voir le produit →

Ceintures maillées pour four de traitement thermique

La trempe, le revenu, la normalisation, le recuit et le traitement brillant impliquent un chauffage, un refroidissement rapide ou des conditions d'atmosphère contrôlée. Dans les fours de trempe, la courroie peut transporter des roulements et des fixations à travers la chambre de chauffage, puis les relâcher dans le milieu de trempe. Lors du recuit brillant, l'atmosphère protège la finition de surface des pièces en acier inoxydable, la bande ne doit donc pas introduire de contamination ni laisser de traces sur le produit. Les courroies de traitement thermique ont donc tendance à être des constructions plus lourdes et plus résistantes à la chaleur avec une qualité de surface constante.

Bandes grillagées pour la transformation des aliments

Le séchage et la congélation rapide ne sont pas des processus de traitement thermique à haute température, mais ils créent différents risques : humidité, produits chimiques de nettoyage et variations de température. Une bande de séchage alimentaire doit permettre la circulation de l’air tout en gardant les petits produits stables en surface. Les bandes de congélation rapide fonctionnent à basse température, ce qui rend la flexibilité et la résistance à la fragilité importantes. Pour les transformateurs manipulant des snacks, des herbes, des fruits de mer, de la viande, des fruits et des légumes, la surface de la bande doit être facile à nettoyer et dimensionnellement stable. Yafei bandes transporteuses de séchage des aliments font partie d'une gamme plus large de bandes maillées pour l'industrie alimentaire qui comprend également des bandes de surgélation rapide et des bandes transporteuses pour chaînes de montage.

Fournisseurs de bandes transporteuses de séchage des aliments en gros, usine - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd est une usine et des fournisseurs de bandes transporteuses de séchage des aliments en gros en Chine, détails : Le séchage des aliments... Voir le produit →

Comment choisir une ceinture à mailles métalliques : facteurs clés d'achat

Il n’existe pas de formule unique qui s’adapte à chaque commande de courroies à mailles métalliques, mais il existe un ordre de décision clair. Définissez d'abord l'environnement du four, puis la charge mécanique, puis la géométrie de la courroie, et enfin le bord et le matériau de la courroie.

Température et atmosphère de travail

L'alliage de la bande doit résister à la température maximale du four, non seulement au point de consigne, mais également aux pics de chaleur rayonnante qui se produisent lors du cycle du four. Dans les fours continus, la bande peut passer de longues périodes à l'intérieur de la zone chauffée puis sortir par une section de refroidissement. L'atmosphère compte tout autant que la température. Les atmosphères oxydantes, réductrices ou porteuses de flux peuvent attaquer la surface de la courroie et raccourcir sa durée de vie si l'alliage n'est pas sélectionné pour cette exposition spécifique. Les courroies grillagées en acier inoxydable sont courantes, mais la qualité exacte doit être confirmée par rapport à l'environnement réel du four.

Poids de la charge et répartition de la charge

Chaque composant de la ceinture ajoute du poids, et ce poids n'est pas toujours réparti uniformément. Les pièces denses, telles que les composants automobiles frittés ou les fixations en acier, créent des points de contrainte localisés sur le treillis. Pour les charges lourdes ou concentrées, une construction à chaîne ou un tissage plus serré avec un diamètre de fil plus lourd est plus facile à justifier. L’erreur classique consiste à sélectionner une courroie en fonction de la charge totale par mètre carré tout en ignorant la manière dont les pièces sont réellement placées. Une charge inégale fait que la courroie se déplace d'un côté, se froisse ou s'étire de manière asymétrique.

Ouverture en maille et support de pièce

L'ouverture du grillage doit être suffisamment petite pour empêcher les petites pièces de tomber, mais suffisamment grande pour permettre à la chaleur ou à l'air froid d'atteindre les pièces. Les compacts de métallurgie des poudres et les céramiques électroniques peuvent nécessiter de très petites ouvertures. Les pièces plus grandes avec des cycles de four longs peuvent utiliser des constructions plus ouvertes, ce qui réduit la masse thermique de la bande elle-même. Si vous traitez de petites fixations ou des pellets, une construction à double couche ou une superposition supplémentaire à mailles fines peut être nécessaire.

Largeur, longueur et compatibilité des pignons

La largeur de la bande doit correspondre à la chambre du four ou au flux de produit sur le convoyeur. Des courroies plus larges nécessitent un meilleur contrôle du suivi et des systèmes d'entraînement plus précis. Pour les courroies à mailles de chaîne, le pas de la chaîne doit s'aligner avec les pignons d'entraînement du four. L'achat d'une courroie en fonction uniquement de la largeur et du diamètre du fil sans confirmer la disposition d'entraînement est une raison courante d'échec d'installation.

Traitement des bords

Les bords de la bande affectent la façon dont la bande passe à travers le four. Les bords tissés sont standard, mais les bords soudés sont préférés lorsque la courroie est susceptible de s'effilocher ou lorsque le four a un espace libre restreint. Pour le transport intensif, un bord renforcé peut empêcher l’enroulement des bords et prolonger la durée de vie. Renseignez-vous auprès du fabricant sur les options de bord avant de finaliser les spécifications.

Pratiques d'installation et de maintenance qui prolongent la durée de vie de la courroie

Une ceinture à mailles métalliques correctement installée et entretenue régulièrement survivra à celle qui est ignorée. La plupart des problèmes de courroie ne sont pas causés par le matériau de la courroie lui-même, mais par la façon dont la courroie est tendue, alignée et nettoyée.

Tension et suivi

Une tension excessive est la cause la plus fréquente de défaillance prématurée d’une courroie. Les bandes à mailles métalliques s'étirent légèrement au cours des premiers cycles de fonctionnement. La tension doit être réglée de manière à ce que la courroie reste en contact positif avec le tambour d'entraînement ou les pignons, mais pas au point que les spirales se bloquent et empêchent une flexion naturelle. Des contrôles hebdomadaires du suivi de la bande le long de la longueur du four détecteront le désalignement avant qu'il n'attaque les bords de la bande.

Horaires de nettoyage

Le flux de brasage, les résidus d'huile et l'accumulation de produits alimentaires peuvent durcir à la surface de la courroie et affecter son mouvement. La méthode de nettoyage recommandée dépend du contaminant. Les bandes de transformation des aliments nécessitent un lavage régulier avec des détergents doux et un rinçage approfondi. Les courroies de traitement thermique peuvent nécessiter des cycles de brûlage occasionnels pour éliminer les dépôts de carbone. L’objectif est le même : maintenir les joints du treillis en mouvement libre.

Remplacement prévu

Aucune ceinture en maille métallique ne dure éternellement. Les enregistrements de suivi de l'épaisseur, de l'allongement et de l'état visuel de la courroie vous aident à planifier les remplacements pendant les fenêtres de maintenance programmées plutôt qu'après une panne d'urgence. Pour les fours continus fonctionnant 24 heures sur 24, conserver une courroie de rechange sur place est souvent la forme d'assurance la moins chère.

Approvisionnement en courroies à mailles métalliques : pourquoi le fournisseur est important

Choisir la bonne construction de courroie ne représente que la moitié de l’équation. L'autre moitié est de savoir si le fournisseur peut traduire les conditions de votre four en une bande réellement construite pour l'application. Un fournisseur de ceintures généraliste peut vous vendre des tailles standards, mais un fabricant avec une gamme de produits structurée est plus facile à évaluer. Yafei, un fabricant chinois basé à Yangzhou, organise sa gamme de bandes à mailles métalliques par type de four, processus et pièce à usiner. Cette structure est utile car elle oblige l'acheteur à réfléchir à la bande dans les mêmes termes que le fournisseur de four : quel four, quel processus, quelle pièce.

Les catégories de produits sur le site Web Yafei couvrent les courroies de four de frittage, les courroies de four de traitement thermique, les courroies de four de brasage, les courroies à mailles de chaîne et les courroies de l'industrie alimentaire. Les pages d'application pour le brasage, la transformation des aliments, le traitement thermique et la métallurgie des poudres reflètent une compréhension claire des conditions de processus. Ce type d'organisation réduit le risque de commander une ceinture générique qui ne correspond pas tout à fait à l'équipement.

Recommandation finale pour votre décision en matière de ceinture à mailles métalliques

Commencez par le processus, pas par le prix. Documentez la température du four, l’atmosphère, le poids de la pièce, les dimensions de la pièce et la vitesse de convoyeur requise. Comparez ensuite ces conditions avec les options de construction de ceinture. Pour les lignes de brasage et de frittage, utilisez une bande ayant une expérience éprouvée en matière de processus dans ces applications. Pour les charges lourdes et les convoyeurs longs, pensez aux structures entraînées par chaîne. Pour la transformation des aliments, privilégiez la nettoyabilité et un fonctionnement stable à basse température.

Travaillez avec un fournisseur qui pose des questions sur votre fournaise et vos pièces avant de proposer une courroie. Si un fournisseur parle uniquement du diamètre et du prix du fil sans discuter de la température, de l’atmosphère et de la charge, la bande peut toujours fonctionner, mais elle ne fonctionnera pas aussi longtemps qu’elle le devrait. Une bande à mailles métalliques est un composant durable lorsqu'elle est sélectionnée en fonction des conditions réelles de fonctionnement. Le temps consacré aux spécifications est récompensé des dizaines de fois par moins de remplacements et moins d'arrêts imprévus du four.
