Bete transporteuse en maille métallique ou bande transporteuse en fil métallique : un cadre de sélection technique
La distinction entre une bande transporteuse métallique et une bande transporteuse métallique n'est pas seulement sémantique : elle détermine l'efficacité opérationnelle, la conformité en matière d'hygiène et le coût total de possession. Bien que les termes soient souvent utilisés de manière interchangeable, des différences critiques en matière d’architecture de tissage, de capacité de charge et de réponse thermique imposent que chacun soit adapté à des processus industriels distincts. Cet article fournit un cadre comparatif pour guider les décisions d'approvisionnement à forte valeur ajoutée, allant au-delà des spécifications génériques pour relever les défis de production du monde réel.
Au-delà de la terminologie : définir les deux architectures
Dans le transport industriel, les termes bande de maille de convoyeur en métal and ceinture de maille de convoyeur de fil sont fréquemment confondus. Cependant, les spécifications techniques tracent une ligne claire : ceinture de maille de convoyeur de fils sont construits à partir de fils ronds tissés ou enroulés en spirale, créant une structure flexible et ouverte idéale pour le traitement thermique. En revanche, la catégorie plus large de bande de maille de convoyeur en métal englobe les conceptions utilisant du fil plat, des balles formées ou des liaisons entraînées par chaîne qui donnent la priorité à la rigidité structurelle et au transfert de charges lourdes [citation:1][citation:5].
Les implications pratiques sont immédiates. Une bande en treillis métallique avec une surface ouverte allant jusqu'à 86 % permet une circulation d'air supérieure pour le séchage ou la congélation, tandis qu'une bande en treillis métallique plat offre une surface de transport plus lisse pour les produits délicats ou à faible encombrement [citation : 10] [citation : 5]. Comprendre cette différence fondamentale est la première étape vers l’optimisation de votre ligne de convoyeurs.
Charge et résistance à la traction
Les courroies à mailles métalliques entraînées par chaîne supportent des charges lourdes et des tensions élevées. Les courroies en treillis métallique excellent dans les applications légères à moyennes avec une masse de courroie inférieure [citation:1][citation:7].
Performance thermique
Les courroies en treillis métallique assurent un transfert de chaleur rapide et uniforme, idéal pour la cuisson et la congélation. Les courroies métalliques à fils plats offrent une résistance thermique plus élevée dans les applications au four [citation:3][citation:5].
Hygiène et nettoyabilité
Les conceptions à mailles ouvertes (les deux types) permettent le nettoyage CIP. Les versions en acier inoxydable répondent aux normes USDA/NSF ; les ceintures en treillis métallique ont moins de crevasses pour l'accumulation d'agents pathogènes [citation:8][citation:10].
Personnalisation
Les deux offrent une personnalisation étendue : diamètres de fil (0,9 à 5,0 mm), tailles de maille (1,5 à 25 mm) et types de bords (boucle simple/double, en forme de C) [citation : 1] [citation : 10].
Analyse comparative : treillis métallique et treillis métallique plat
Le choix entre un traditionnel ceinture de maille de convoyeur de fil et un fil plat bande de maille de convoyeur en métal dépend de paramètres de processus spécifiques. Le tableau ci-dessous synthétise les compromis techniques critiques.
| Paramètre | Ceinture de maille de convoyeur de fil | Ceinture en treillis métallique à fil plat |
| Tissage/Construction | Bobines en spirale (équilibrées, composées) ou fils ronds tissés [citation:3][citation:12] | Bandes plates emboîtables en zigzag reliées par des tiges traversantes [citation: 5] |
| Aire ouverte | Jusqu'à 86 % – excellent pour la circulation de l'air et le drainage [citation : 10] | Modéré à élevé – mais peut être restrictif avec des tissages serrés [citation : 5] |
| Profil de surface | Légèrement texturé (fil rond) – peut affecter le contact avec le produit | Plat et lisse – idéal pour un transfert de produit stable [citation : 5] |
| Applications typiques | Cuisson, congélation, friture, lavage, séchage [citation:1][citation:3] | Convoyage au four, séchage intensif, manutention de pièces [citation:5] |
| Mécanisme d'entraînement | Entraînement par friction ou par pignon (variantes à entraînement positif) [citation: 3] | Généralement entraîné par pignon avec bords de chaîne pour charges lourdes [citation: 7] |
| Options de bord | Boucle simple, boucle double, en forme de C (pour réduire les enchevêtrements) [citation : 10] | Bords soudés ou pliés ; souvent renforcé par une chaîne [citation:1][citation:7] |
Critères de sélection stratégique pour les directeurs de production
Pour les clients à forte valeur ajoutée, tels que les usines de transformation alimentaire ou les installations de traitement thermique, le choix a un impact sur le débit, la qualité des produits et les cycles de maintenance. Voici un cadre décisionnel basé sur des données empiriques.
1. Cyclisme thermique et températures extrêmes
Dans des applications allant de la congélation cryogénique aux fours de recuit (jusqu'à 1600°F), le ceinture de maille de convoyeur de fil a un avantage certain. Sa structure ouverte permet un transfert de chaleur rapide et uniforme, réduisant ainsi les contraintes thermiques sur le produit et sur la bande elle-même [citation : 12]. Par exemple, dans la cuisson continue, une bande métallique à tissage équilibré assure une répartition uniforme de la chaleur, minimisant les incohérences du produit [citation : 12]. À l’inverse, les courroies métalliques plates, bien que durables, peuvent retenir la chaleur plus longtemps, ce qui peut être bénéfique dans certains processus de durcissement mais préjudiciable dans les lignes de refroidissement rapide.
2. Hygiène et Conformité Sanitaire
Dans la transformation des aliments, le bande de maille de convoyeur en métal — en particulier en acier inoxydable — est souvent le choix privilégié pour des normes d'hygiène strictes. Les surfaces en acier inoxydable résistent mieux aux rayures que les alternatives en plastique, réduisant ainsi la présence d'agents pathogènes [citation : 8]. Cependant, dans la catégorie des métaux, la conception ouverte des ceinture de maille de convoyeur de fils offre une efficacité supérieure de drainage et de nettoyage en place (CIP). Les données montrent que les courroies avec jusqu'à 86 % de surface ouverte permettent aux agents de nettoyage de pénétrer et de s'écouler rapidement, réduisant ainsi les temps d'arrêt et les résidus chimiques [citation : 10]. Les conceptions acceptées par l'USDA valident en outre ce choix pour le contact direct avec les aliments [citation : 8].
3. Confinement et transfert du produit
Un problème critique pour de nombreuses opérations est la perte de produit aux points de transfert ou à travers le maillage de la bande. Si vous transportez de petites pièces (par exemple des attaches, des confiseries), un tissage serré bande de maille de convoyeur en métal avec des bords entraînés par une chaîne qui empêchent les chutes et l'affaissement [citation : 5]. Pour les produits de boulangerie, une courroie en fil plat offre une surface lisse qui empêche les empreintes. En revanche, les courroies en treillis métallique avec des volées ou des protections latérales peuvent être personnalisées pour maintenir l'alignement du produit sur des pentes ou dans des bains liquides [citation :7][citation :10].
Recommandations spécifiques aux applications
Les cas d'utilisation suivants illustrent comment appliquer les critères de sélection dans la pratique.
- Boulangerie et confiserie : A ceinture de maille de convoyeur de fil avec un tissage équilibré (par exemple, maille 5 x 5) offre une excellente circulation de l'air et une excellente stabilité pour une cuisson uniforme [citation : 12]. Pour l'enrobage ou les pâtisseries délicates, une bande en fil plat offre une surface plus lisse pour éviter de coller.
- Friture et battage : La structure ouverte d'un ceinture de grillage permet à l'huile de s'écouler efficacement, améliorant la texture du produit et réduisant le transfert d'huile [citation:1][citation:8]. La construction en acier inoxydable est ici obligatoire pour la résistance à la corrosion.
- Recuit et traitement thermique : Les environnements à haute température exigent un bande de maille de convoyeur en métal avec de l'acier à haute teneur en carbone ou des alliages d'acier inoxydable. Les conceptions à chaîne avec supports transversaux sont essentielles pour manipuler des charges lourdes à des températures allant jusqu'à 1600°F [citation : 7].
- Lavage et séchage : Bandes grillagées pour convoyeurs à fil avec une zone ouverte élevée (par exemple, 82 %) sont idéales pour un drainage rapide et un séchage efficace, car elles permettent à l'eau et à l'air de passer librement [citation : 10].
Coût total de possession (TCO) et sélection des matériaux
Les clients de grande valeur doivent tenir compte non seulement du prix d'achat initial, mais également de l'entretien, de la consommation électrique et de la longévité de la courroie.
- Qualités des matériaux : Les deux types de courroies sont disponibles en acier inoxydable (par exemple 1.4301/304), en acier au carbone et en acier galvanisé. L'acier inoxydable, bien que plus cher au départ, offre une résistance à la corrosion et une hygiène supérieures, réduisant ainsi la fréquence de remplacement dans les environnements humides ou acides [citation:1][citation:2].
- Efficacité énergétique : Bandes grillagées pour convoyeurs à fil ont généralement une masse de courroie inférieure à celle des courroies à mailles métalliques solides ou robustes, ce qui se traduit par une consommation d'énergie inférieure et un traitement plus rapide [citation:8][citation:10].
- Réparabilité : Les sections modulaires de certaines courroies à mailles métalliques permettent des réparations rapides en remplaçant des modules individuels sans démonter l'ensemble du convoyeur, réduisant ainsi considérablement les temps d'arrêt [citation : 8].
Par exemple, un moteur à chaîne de 48 pouces de large bande de maille de convoyeur en métal utilisé pour durcir les fixations peut nécessiter des supports supplémentaires pour éviter l'affaissement sous de lourdes charges, mais sa construction robuste garantit des décennies de service avec un entretien approprié [citation : 5]. À l’inverse, une courroie en treillis métallique légère dans un tunnel de refroidissement, bien que nécessitant moins de support structurel, peut nécessiter des ajustements de tension plus fréquents pour maintenir le suivi.
Au-delà des normes : configurations entraînées par chaîne et courbes
Pour les applications exigeantes, les deux types de courroies peuvent être améliorés avec des configurations avancées.

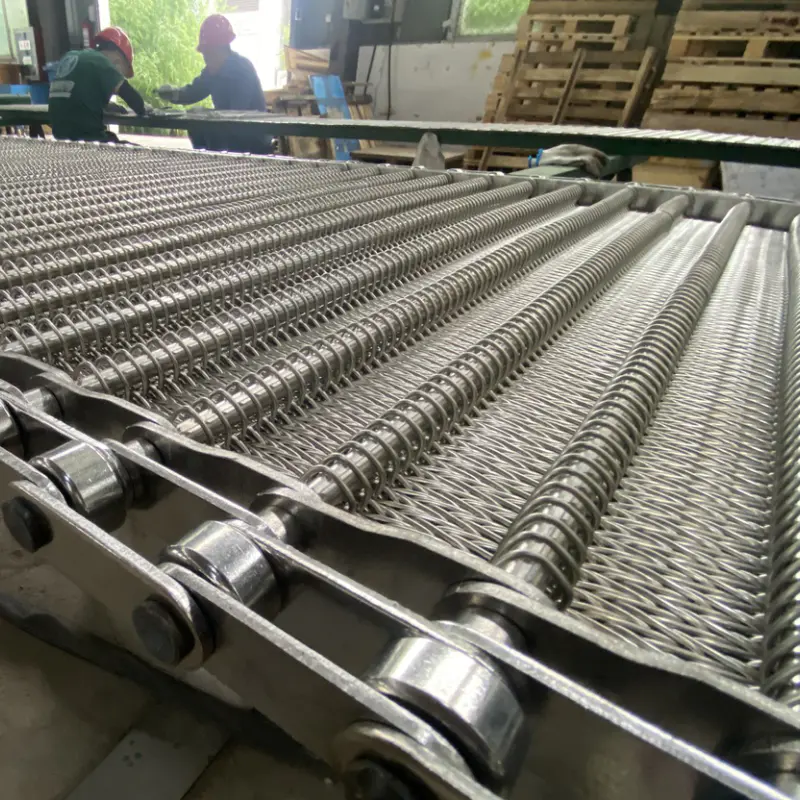

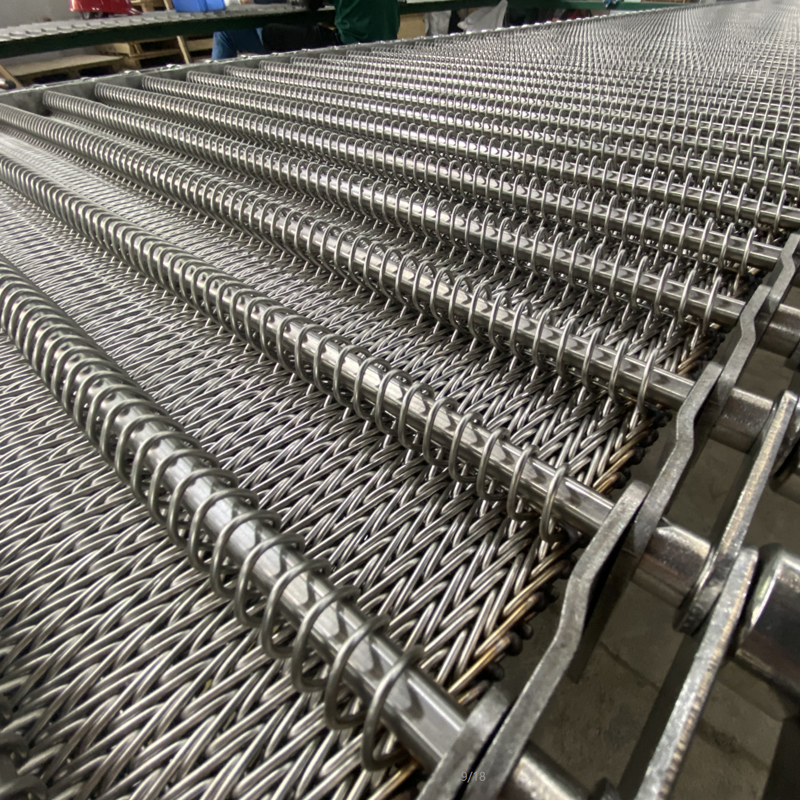

- Courroies à mailles métalliques entraînées par chaîne : En soudant des chaînes à grand pas aux bords, la courroie devient autoportante et peut supporter de lourdes charges, de longues distances et des pentes [citation : 7]. Cette configuration résout également les problèmes de suivi courants dans les systèmes entraînés par friction.
- Courroies à rayon (courbées) : Pas conique spécial ceinture de maille de convoyeur de fils permettre le transport dans les coins sans points de transfert, en maintenant l'orientation du produit et en réduisant l'encombrement [citation : 10].
- Volets et protections latérales : L'ajout de volées (barres surélevées) à intervalles permet de séparer les produits ou de les déplacer sur des pentes raides, tandis que les protections latérales empêchent les déversements [citation:10][citation:5].
