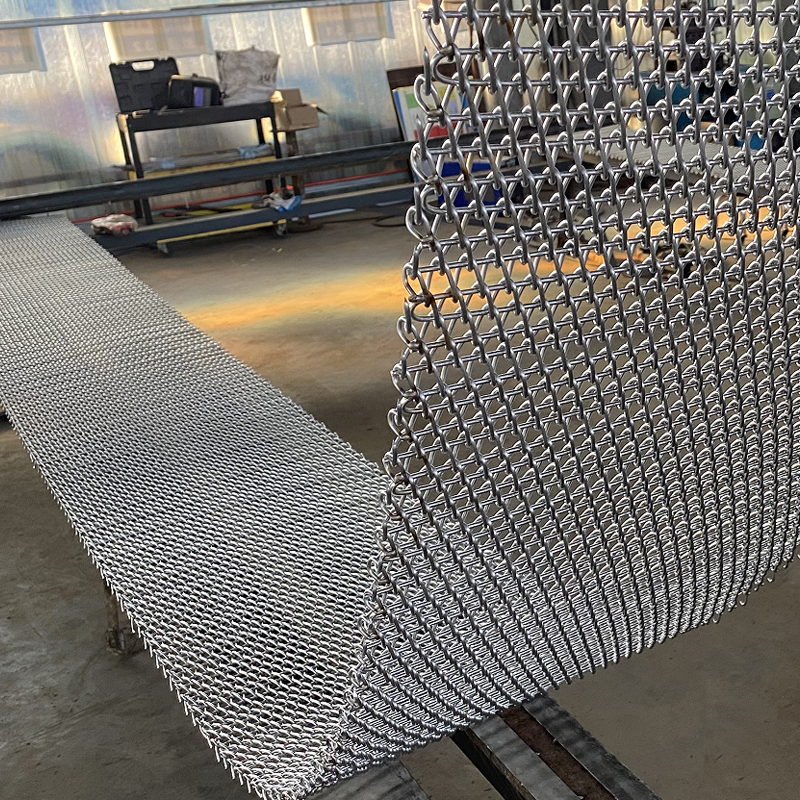

Ceinture de maille de four de brasage de cuivre Suppliers

Quels matériaux sont couramment utilisés dans les bandes grillagées des fours de brasage en cuivre à haute température ?

Bandes grillagées pour four de brasage en cuivre fonctionnent généralement dans des environnements continus à haute température de 1 000 à 1 150 °C ou même plus, souvent dans une atmosphère réductrice d'hydrogène ou d'azote-hydrogène. Ces conditions imposent des exigences aux matériaux qui vont au-delà de la simple résistance aux températures élevées ; ils nécessitent une stabilité structurelle complète à haute température, y compris une résistance au fluage, une résistance au grossissement des grains, une résistance à la carburation/décarburation et une stabilité structurelle dans un environnement hydrogène. Par conséquent, le choix des matériaux diffère considérablement du brasage en aluminium ou des courroies grillagées ordinaires traitées thermiquement.

En ingénierie pratique, l'acier inoxydable 310S ou 310H reste le choix de base. Sa teneur élevée en chrome et en nickel lui confère une résistance à l'oxydation, lui permettant de maintenir une stabilité structurelle de base autour de 1 000°C. Cependant, le fluage devient important lors d'un fonctionnement prolongé au-dessus de 1 100 °C et le grossissement des grains s'accélère. Par conséquent, il n’est généralement utilisé que dans les lignes de production à durée de vie moyenne ou sensibles aux coûts. Les aciers austénitiques à haute teneur en azote comme le 253MA sont considérés comme une option de renforcement dans le brasage du cuivre. Ils améliorent la résistance à haute température grâce à l'azote et aux éléments de microalliage, présentant de meilleures performances de fluage que le 310S. Cependant, leur stabilité à long terme dans les environnements hydrogène nécessite encore une évaluation plus approfondie, ce qui les rend plus adaptés aux applications à températures moyennes à élevées mais non extrêmes.

Dans les applications haut de gamme, les alliages à base de nickel Inconel 600, 601 et même 617 sont des choix plus fiables. Ces matériaux offrent une résistance au fluage à haute température nettement meilleure que les systèmes en acier inoxydable, tout en présentant une plus grande stabilité structurelle dans les environnements hydrogène, réduisant ainsi le risque de dégradation grave des grains ou de fragilisation structurelle. Le 601, en particulier, atteint un bon équilibre entre résistance à l’oxydation et stabilité à haute température, ce qui conduit à son utilisation croissante dans les lignes de production de brasage continu du cuivre. Dans l’ensemble, la logique fondamentale de sélection des matériaux pour les bandes grillagées des fours de brasage du cuivre est la suivante : des températures plus élevées, un fonctionnement plus continu et une pureté d’hydrogène plus élevée entraînent une plus grande dépendance à l’égard des matériaux à base de nickel.

Quelle est la durée de vie typique d’une bande grillagée de four de brasage en cuivre ?

La durée de vie des bandes grillagées des fours de brasage du cuivre dans les applications industrielles présente généralement des fluctuations importantes. Cela est principalement dû à l’environnement d’exploitation complexe, caractérisé par un fluage à haute température, une atmosphère réductrice d’hydrogène et un fonctionnement continu à long terme. Dans la plage de températures élevées de 1 000 à 1 150 °C, le matériau subit non seulement une croissance des grains et une déformation par fluage, mais également les effets combinés des contraintes du cycle thermique et des charges structurelles. Par conséquent, la durée de vie n'est pas déterminée par une seule propriété du matériau, mais plutôt par les effets combinés des propriétés du matériau, de la conception structurelle, du contrôle du processus et du niveau global d'adéquation de l'ensemble du système de convoyeur.

Dans des conditions industrielles conventionnelles, les bandes grillagées des fours de brasage au cuivre en acier inoxydable 310S ou 314 ont généralement une durée de vie allant de 3 000 à 15 000 heures. L'utilisation d'aciers renforcés résistant à la chaleur tels que le 253MA peut prolonger la durée de vie de 8 000 à 20 000 heures. Dans les lignes de production de brasage du cuivre haut de gamme, l'utilisation d'alliages à base de nickel tels que l'Inconel 600/601 peut généralement atteindre une durée de vie de 20 000 à 50 000 heures, voire plus. Cette différence de durée de vie reflète essentiellement les variations du taux de fluage du matériau à haute température, de la stabilité des joints de grains et du taux de dégradation structurelle dans des conditions d'hydrogène.

Cependant, d'un point de vue technique, les facteurs décisifs pour la durée de vie d'une bande grillagée pour four de brasage en cuivre ne sont pas seulement la qualité du matériau, mais sont également étroitement liés aux capacités de conception du système du fabricant de l'équipement. Par exemple, Yangzhou Yafei Machinery Manufacturing Co., Ltd., une entreprise technologique privée située dans la province du Jiangsu, anciennement connue sous le nom de Yangzhou Yafei Machinery Metal Mesh Belt Factory, possède des capacités de R&D indépendantes et des systèmes de fabrication d'équipements, et est engagée depuis longtemps dans la R&D et la promotion des applications de courroies à mailles en acier inoxydable, de courroies à mailles métalliques et de machines de transport.

Cette société produit non seulement des bandes à mailles en acier inoxydable, des bandes à mailles métalliques et des bandes transporteuses en acier inoxydable, mais s'étend également à des équipements complets de systèmes de transport, y compris divers types de machines de transport telles que des convoyeurs à bande à filet, des convoyeurs à palan, des convoyeurs à rouleaux, des convoyeurs à chaînes et des bandes transporteuses à chaîne à dessus plat, qui sont largement utilisés dans les industries de l'ingénierie automobile, de l'électroménager, de l'alimentation et des boissons, de la chimie, de la métallurgie des poudres et du traitement thermique. Cette capacité intégrée du « système de convoyeur à bande grillagée » a une importance technique directe pour résoudre le problème de la durée de vie des bandes grillagées des fours de brasage du cuivre.

En effet, un facteur clé influençant la durée de vie des bandes grillagées des fours de brasage au cuivre est le degré de compatibilité du système . Par exemple, si le système d'entraînement par courroie maillée subit d'importantes fluctuations de couple, a une structure de guidage déraisonnable ou un support de retour insuffisant, cela peut conduire à une concentration de contraintes localisée, accélérant ainsi la déformation par fluage et la rupture. Les entreprises disposant de capacités globales de conception de systèmes de convoyeurs peuvent optimiser la bande maillée en conjonction avec l'ensemble de la ligne de convoyeurs pendant la phase de conception, ce qui entraîne une répartition plus uniforme de la tension et réduit les zones de surcharge localisées, prolongeant ainsi considérablement la durée de vie réelle.

De plus, dans l'environnement hydrogène à haute température du brasage du cuivre, la durée de vie de la courroie maillée est également affectée par la stabilité de l'atmosphère, l'uniformité de la charge du processus et la continuité opérationnelle. Les entreprises manufacturières ayant une expérience en matière d'applications intersectorielles, telles que les fournisseurs des secteurs de la bière et des boissons, de l'alimentation, du verre, des produits chimiques, de la pharmacie, du nettoyage et de la pulvérisation, de la métallurgie des poudres, des énergies nouvelles et des fours industriels, sont généralement mieux à même de comprendre les mécanismes de corrosion et les différences de charge thermique dans diverses conditions de fonctionnement, permettant ainsi des marges de sécurité plus raisonnables pendant la phase de conception des courroies maillées.

Par conséquent, d’un point de vue technique, une conclusion plus fondamentale peut être tirée :

La durée de vie d'une bande grillagée de four de brasage de cuivre n'est pas simplement une question de « durée de vie du matériau », mais plutôt un résultat global des « propriétés du matériau, de la conception structurelle, de la stabilité du processus d'intégration du système de convoyeur ».

Dans les mêmes conditions matérielles, différents niveaux de conception d’équipement et d’intégration de système peuvent conduire à des différences de durée de vie de 1 à 2 fois, voire plus. C'est pourquoi les lignes de production modernes de brasage du cuivre mettent de plus en plus l'accent sur les capacités d'ingénierie système des fournisseurs de bandes grillagées, plutôt que sur la simple sélection de la qualité des matériaux.

La bande grillagée du four de brasage en cuivre nécessite-t-elle une lubrification spéciale ou la lubrification doit-elle être interdite dans un environnement d'hydrogène à haute température ?

Dans les fours à hydrogène à haute température pour le brasage du cuivre, le principe de la lubrification par bande maillée est très clair : la lubrification doit être totalement interdite dans la zone de travail à haute température ; il s'agit d'une norme d'ingénierie universellement acceptée dans l'industrie. Les raisons sont principalement de trois ordres. Premièrement, les lubrifiants traditionnels ne peuvent pas exister de manière stable dans des conditions de température élevée. Généralement, les graisses organiques se décomposent à plusieurs centaines de degrés Celsius et se carbonisent ou se volatilisent rapidement dans des environnements supérieurs à 1 000 °C, perdant non seulement leur effet lubrifiant mais générant également des contaminants. Deuxièmement, dans l'atmosphère réductrice de l'hydrogène, ces produits de décomposition peuvent former des dépôts de carbone ou des traces de résidus organiques, contaminant ainsi les joints de brasage en cuivre et entraînant des défauts de qualité tels qu'une soudure incomplète, des points noirs ou un mauvais mouillage. Troisièmement, la zone à haute température elle-même a des exigences de propreté extrêmement élevées ; toute substance lubrifiante externe perturbera la stabilité du processus.

Par conséquent, dans la conception des bandes grillagées des fours de brasage du cuivre, une approche de fonctionnement totalement sans lubrification, appelée système de fonctionnement à sec, est généralement adoptée. Un fonctionnement stable dans la zone à haute température est obtenu grâce à la résistance à l'usure des matériaux eux-mêmes et à la conception structurelle, plutôt que de compter sur des lubrifiants. Par exemple, des matériaux de rail de guidage résistants à l'usure à haute température, des structures de support de courroie à mailles optimisées ou des surfaces de support coulissantes à faible friction sont utilisés pour réduire l'usure mécanique. Dans les zones à basse température telles que l'extrémité d'entraînement ou la section de refroidissement, de petites quantités de lubrifiants spéciaux haute température, tels que des matériaux à base de graphite ou des lubrifiants solides à base de MoS₂, peuvent être utilisées. Cependant, leur application doit être strictement limitée au four externe ou aux structures mécaniques à basse température, et ne doit jamais pénétrer dans la zone de traitement à haute température.

D'un point de vue technique, la tendance en matière de conception des systèmes de bandes grillagées pour fours de brasage du cuivre est de réduire, voire d'éliminer la dépendance à la lubrification, car la lubrification elle-même est une source potentielle de contamination dans un environnement d'hydrogène à haute température. Avec le développement de la technologie des équipements, de plus en plus de lignes de production de brasage au cuivre adoptent des systèmes d'entraînement sans lubrification et des structures de guidage autolubrifiantes pour améliorer la stabilité du processus et réduire la complexité de la maintenance. On peut donc clairement affirmer que dans les systèmes de bandes grillagées des fours de brasage du cuivre, la lubrification n'est pas une méthode de maintenance, mais un facteur de risque qui doit être systématiquement évité.

Comment le diamètre du fil et la conception du pas de la ceinture grillagée du four de brasage en cuivre affectent-ils sa capacité de charge à haute température ?

Dans la conception de la bande grillagée du four de brasage du cuivre, le diamètre et le pas du fil sont deux paramètres structurels essentiels qui déterminent sa capacité de charge et sa durée de vie à haute température. Leur rôle va bien au-delà des dimensions géométriques ; ils affectent directement la répartition des contraintes du matériau dans des conditions de fluage à haute température. Le diamètre du fil détermine la capacité portante et la résistance au fluage d'un seul filament, tandis que le pas détermine l'uniformité de la répartition de la charge et la rigidité structurelle globale ; ensemble, ils constituent la base mécanique de la bande transporteuse.

Un diamètre de fil plus grand entraîne une section transversale plus grande et une contrainte unitaire plus faible sous la même charge, améliorant ainsi considérablement la résistance au fluage à haute température. Dans les environnements à haute température tels que le brasage du cuivre (au-dessus de 1 000 °C), un diamètre de fil plus grand peut retarder considérablement le glissement des joints de grains et la déformation plastique, augmentant ainsi la durée de vie de la bande transporteuse. Simultanément, un diamètre de fil plus grand réduit la sensibilité à la déformation thermique localisée, rendant la bande transporteuse plus stable pendant le cycle thermique. Cependant, l'inconvénient est une flexibilité réduite, un rayon de courbure accru et des exigences plus élevées pour le système d'entraînement.

Le pas affecte principalement la répartition de la charge et l'uniformité du support. Un pas plus petit signifie une structure de bande transporteuse plus dense, avec des points de contrainte de plus en plus uniformes sur la pièce, réduisant ainsi la concentration de contraintes en un seul point et améliorant la stabilité à haute température. Cependant, cela augmente également la résistance au flux de gaz, affectant potentiellement l'uniformité de l'atmosphère du four. Même si un pas plus grand est bénéfique pour le débit de gaz et la réduction de poids, il entraîne une augmentation des charges ponctuelles, rendant les fils localisés plus susceptibles au fluage ou à la rupture par fatigue.

Dans l'ingénierie pratique du brasage du cuivre, le diamètre et le pas du fil doivent être conçus comme un système couplé, et non optimisé indépendamment. Les courroies grillagées typiques des fours de brasage en cuivre haut de gamme utilisent généralement une combinaison de diamètres de fil plus grands et de pas plus petits pour obtenir un équilibre entre la capacité portante et l'uniformité. En effet, dans des environnements supérieurs à 1 000 °C, toute concentration de contrainte localisée sera amplifiée jusqu'à un point d'accélération de fluage, affectant finalement la durée de vie globale.

Par conséquent, on peut résumer que le diamètre du fil détermine la « limite supérieure de résistance du matériau » et que le pas détermine la « qualité de répartition de la charge », déterminant tous deux la véritable limite de la capacité portante à haute température. Dans les conditions extrêmes des fours de brasage du cuivre, l’importance de la conception structurelle n’est même pas moindre que celle du matériau lui-même.
