Les bandes grillagées pour fours de brasage sont des composants de convoyeur ...
La bande grillagée du four de brasage en aluminium est un composant de transp...
La bande grillagée du four de brasage en aluminium joue un rôle crucial dans ...
La ceinture grillagée du four de brasage en aluminium pour réservoir d'e...
La bande grillagée du four de brasage en aluminium du condenseur est un compo...

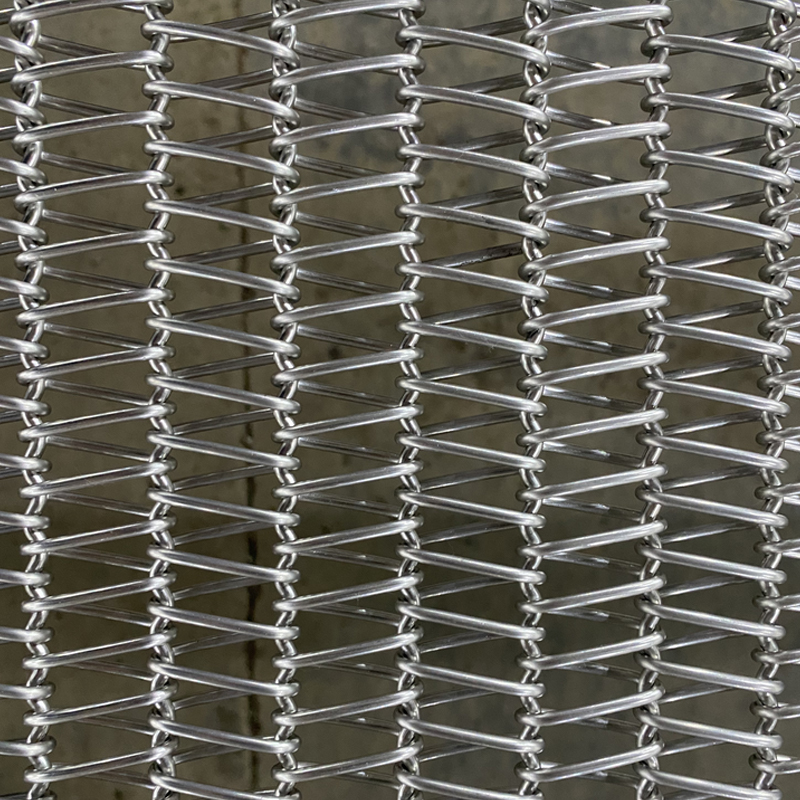

La bande grillagée du four de brasage en aluminium de l'évaporateur est ...
Les courroies de four de brasage en aluminium sont principalement utilisées pour le brasage continu de composants tels que les plaques de refroidissement de batteries de véhicules à énergie nouvelle, les réservoirs de radiateurs en aluminium, les refroidisseurs d'huile, les refroidisseurs intermédiaires, les appareils de chauffage, les condenseurs à tubes et à courroies, les évaporateurs, les condenseurs à flux parallèle, les évaporateurs empilés et les refroidisseurs d'air de centrale électrique. Fonctionnant sous atmosphère d'azote, ces courroies empêchent l'oxydation lors du chauffage et du refroidissement des composants en aluminium, garantissant une finition de surface lisse et des soudures solides, répondant ainsi aux exigences de qualité élevées des industries modernes de l'automobile, de l'énergie et de la réfrigération.
Les courroies de four de brasage en aluminium sont généralement fabriquées en acier inoxydable ou en alliages à haute température et résistants à la corrosion et peuvent être conçues dans diverses configurations, notamment des courroies équilibrées, à chevrons et à chaînes et mailles, en fonction des exigences de production. Ces conceptions garantissent un transport stable des pièces dans le four tout en assurant un chauffage uniforme dans les environnements à haute température, minimisant ainsi la déformation et les défauts de soudure causés par les différences de température. Pour les pièces en aluminium à parois minces et multicanaux, telles que les plaques refroidies à l'eau pour les batteries de véhicules à énergie nouvelle et les condenseurs à flux parallèle, la planéité de la bande maillée et le contrôle de la tension sont particulièrement importants pour garantir un soudage cohérent et précis pendant le processus de soudage.
Dans les applications pratiques, la bande grillagée d’un four de brasage d’aluminium est plus qu’un simple convoyeur ; il joue un rôle crucial dans le fonctionnement stable de l’ensemble du processus. Sa vitesse, sa tension et la sélection des matériaux dans le four ont un impact direct sur la qualité de la soudure et l'efficacité de la production. Le processus de brasage de l'aluminium nécessite souvent un chauffage, un maintien et un refroidissement dans une plage de température étroite. Par conséquent, la ceinture maillée doit posséder une excellente conductivité thermique et une excellente durabilité pour garantir des résultats de brasage fiables pendant une production continue.
As China Ceinture de maille de four de brasage en aluminium Manufacturers and Ceinture de maille de four de brasage en aluminium Suppliers,
Yangzhou Yafei Machinery Manufacturing Co., Ltd. est une entreprise scientifique et technologique privée de la province du Jiangsu, anciennement connue sous le nom de Yangzhou Yafei Metal Mesh Belt Factory, située dans le parc industriel de Yiling à l'est de Yangzhou, avec des activités de R&D, de production et de transformation, des immeubles de bureaux, etc.
À l'heure actuelle, l'entreprise est principalement engagée dans : la bande transporteuse en acier inoxydable, la bande transporteuse en maille, la bande en treillis métallique, la bande transporteuse en acier inoxydable et la recherche et le développement, l'application et la promotion de technologies connexes.
Les courroies à mailles métalliques ont été utilisées dans la bière et les boissons, l'alimentation, l'industrie du bois, le verre, l'industrie chimique, la pharmacie, le nettoyage et la pulvérisation, la métallurgie des poudres, les nouvelles énergies, le traitement thermique, les fours industriels, les machines de transport générales et d'autres industries.
Les machines de transport comprennent : un convoyeur à bande à filet, un palan, une bande transporteuse à chaîne à dessus plat, un convoyeur à rouleaux, un convoyeur à plaques à chaîne, etc. Largement utilisé dans l'ingénierie des appareils électroménagers, l'ingénierie automobile, l'industrie des boissons laitières, le brassage et le traitement de l'eau et d'autres domaines.
Une courroie à mailles métalliques tombe en panne plus souvent à cause d'une inadéquation avec le processus qu'à cause d'une usure normale. Dans un four continu, la bande doit survivre à la courbe de température, supporter les pièces et conserver sa géométrie pendant des centaines d'heures de ...
READ MOREBete transporteuse en maille métallique ou bande transporteuse en fil métallique : un cadre de sélection technique La distinction entre une bande transporteuse métallique et une bande transporteuse métallique n'est pas seulement sémantique : elle détermine l'efficacité opérationn...
READ MOREDans le traitement thermique industriel continu, tel que la cémentation, la nitruration, le frittage et le brasage à haute température, le système de convoyeur fonctionne sous des contraintes thermiques et mécaniques incessantes. Les usines de transformation métallurgique et les fabricants de composants autom...
READ MORELa durée de vie d'un ceinture de maille de four de brasage en aluminium dans l’industrie n’a généralement pas de valeur fixe unique. Il s'agit d'un résultat complet déterminé par une combinaison de facteurs, notamment les propriétés des matériaux, l'environnement du processus et les capacités de conception du système. Sur une ligne de production de brasage d'aluminium CAB (Controlled Atmosphere Brazing), la bande maillée fonctionne en continu dans une plage de températures moyennes d'environ 580 à 620°C, tout en subissant simultanément les effets complexes d'une atmosphère protectrice d'azote, d'un environnement de contrôle de traces d'oxygène et de la volatilisation du flux fluoré. Par conséquent, son mécanisme de défaillance n’est pas simplement un fluage à haute température, mais plutôt le résultat de la combinaison de la corrosion chimique, de la fatigue thermique et de l’usure mécanique.
Dans des conditions industrielles typiques, la durée de vie des courroies en treillis métallique brasé en aluminium en acier inoxydable 314 est généralement :
Cependant, il est important de souligner que dans l’industrie du brasage de l’aluminium, la différence significative de durée de vie provient en grande partie du capacités de conception et capacités d'adaptation du système du fabricant de bandes en treillis métallique , pas seulement le matériau lui-même.
Yangzhou Yafei Machinery Manufacturing Co., Ltd., une entreprise privée de haute technologie de la province du Jiangsu, anciennement connue sous le nom de Yangzhou Yafei Machinery Metal Wire Mesh Belt Factory, possède des capacités de R&D indépendantes et un système de fabrication, avec des capacités en R&D, en traitement de production et en fabrication d'équipements complets. La valeur fondamentale de ces sociétés ne réside pas simplement dans la fourniture de « produits de courroies à maille unique », mais aussi dans leur transmettre des capacités d’ingénierie au niveau du système .
Ceci est crucial en ce qui concerne la durée de vie des courroies en treillis d'aluminium brasé, car la durée de vie dépend non seulement des matériaux mais également de la conception du système. Par exemple :
Capacité de conception de tension au niveau du système : les courroies en treillis d'aluminium brasé subissent une dilatation thermique et un fluage à des températures élevées. Un système de tension mal conçu peut entraîner une surcharge ou un mou localisé, accélérant ainsi la rupture ou le désalignement des câbles. Les entreprises disposant de capacités de R&D en matière d'équipements de convoyage peuvent co-concevoir des courroies maillées avec convoyeurs à bande à filet, convoyeurs à rouleaux, convoyeurs à plaques à chaîne, etc. Cela se traduit par une répartition plus uniforme de la tension, prolongeant considérablement la durée de vie.
Compatibilité des applications industrielles : les produits de la société sont largement utilisés dans diverses industries, notamment la bière et les boissons, l'alimentation, l'industrie du bois, le verre, l'industrie chimique, la pharmacie, le nettoyage et la pulvérisation, la métallurgie des poudres, les nouvelles énergies, le traitement thermique et les fours industriels. Ces industries ont des environnements corrosifs et des conditions de charge très différents pour les courroies maillées.
Dans le domaine du brasage de l'aluminium (en particulier dans l'ingénierie automobile et électroménager), les bandes grillagées remplissent non seulement une fonction de transport, mais affectent également directement la cohérence de la qualité du produit. Par conséquent, les entreprises manufacturières possédant une expérience en matière d’applications intersectorielles sont mieux à même d’anticiper les éléments suivants pendant la phase de conception :
Ces facteurs affectent directement la durée de vie réelle de la bande maillée.
Impact de l'intégration du système sur la durée de vie
L’une des principales raisons pour lesquelles la durée de vie des courroies grillagées des fours de brasage en aluminium est souvent sous-estimée est « l’inadéquation du système ». Par exemple :
Ces problèmes conduisent à une concentration localisée des contraintes dans la ceinture maillée, plutôt qu’à une fatigue uniforme.
Les entreprises disposant de capacités globales de conception de convoyeurs (telles que celles produisant simultanément des systèmes de palan, de convoyeur à bande et de bande transporteuse à chaîne à dessus plat) prennent généralement en compte l'équilibre dynamique de l'ensemble de la ligne de convoyeur lors de la conception, réduisant ainsi les pics de contrainte localisés dans la bande maillée, ce qui a un impact direct sur l'amélioration de la durée de vie. ---
Résumé technique
Du point de vue de l’ingénierie industrielle, la durée de vie des courroies en treillis de brasage en aluminium peut être résumée en une phrase :
Durée de vie de la bande maillée = Résistance à la corrosion du matériau × Résistance à la fatigue thermique × Capacité d'adaptation de la conception du système × Niveau de maintenance
Yangzhou Yafei Machinery Manufacturing Co., Ltd. possède des capacités d'intégration de systèmes de convoyeurs de fabrication R&D. Son avantage réside dans sa capacité à passer du statut de « fournisseur de courroies à maille unique » à celui de « participant à l'ingénierie des systèmes », réduisant ainsi les risques de défaillance pendant la phase de conception et rapprochant la durée de vie réelle de la limite supérieure théorique.
La poudre blanche apparaissant dans les fours de brasage de l'aluminium est généralement un résidu du système de flux NOCOLOK, principalement composé de KAlF₄, K₃AlF₆ et de leurs dérivés de réaction à haute température. Ces substances se caractérisent par « une stabilité à basse température, une réactivité à haute température et une forte hygroscopique » et sont des sous-produits inévitables du processus de brasage de l'aluminium.
Lors du brasage à haute température, un flux est utilisé pour décomposer le film d'oxyde sur la surface de l'aluminium, permettant ainsi au métal d'apport de brasage de mouiller et de former une soudure fiable. Cependant, après la réaction, une certaine quantité de flux reste sous forme de poudre sur la surface de la bande transporteuse ou adhère aux intersections des fils. L’accumulation à long terme de ces résidus peut entraîner trois problèmes principaux : premièrement, ils absorbent l’humidité et créent un environnement légèrement acide, accélérant la corrosion de l’acier inoxydable ; deuxièmement, l’accumulation de particules affecte le mouvement flexible de la bande transporteuse ; et troisièmement, ils peuvent contaminer la surface des produits ultérieurs.
Par conséquent, les méthodes de nettoyage doivent respecter un principe fondamental :
Élimine les résidus de sels fluorés inorganiques sans endommager la couche de passivation sur la surface de l'acier inoxydable et la structure du fil.
Dans la pratique industrielle, les méthodes de nettoyage recommandées se répartissent en trois catégories :
La première catégorie est le nettoyage mécanique à faible stress, qui est la méthode la plus sûre et la plus couramment utilisée. Cela implique généralement l'utilisation d'une brosse douce en acier inoxydable ou d'une brosse en nylon résistante aux hautes températures, pour brosser doucement la bande transporteuse à basse vitesse. Cette méthode élimine efficacement la poudre libre et certaines substances adhérentes sans causer de dommages importants au diamètre du fil. Pour les lignes de production automatisées, un système d’extraction de poussière peut être utilisé pour éliminer simultanément la poudre, empêchant ainsi les dépôts secondaires.
La deuxième catégorie est la purge au gaz inerte. L'utilisation d'azote sec (N₂) ou d'air chaud pour purger la bande transporteuse peut éliminer efficacement la poudre de la section de retour ou des zones à faible adhérence. Cette méthode est une méthode de nettoyage sans contact avec un impact minimal sur la durée de vie de la bande transporteuse, ce qui la rend adaptée aux environnements de production continue.
Le troisième type est le nettoyage chimique contrôlé, mais il doit être utilisé avec une extrême prudence. Certains agents de nettoyage de qualité industrielle peuvent dissoudre les résidus de fluorure, mais la concentration et la valeur du pH doivent être strictement contrôlées et un séchage complet après le nettoyage doit être assuré ; sinon, le liquide résiduel peut accélérer la corrosion localisée à haute température.
En ingénierie pratique, les opérations suivantes doivent être évitées :
De plus, du point de vue du processus, le contrôle des résidus de flux est plus important que le nettoyage après traitement. Par exemple, l'optimisation de la quantité de revêtement, l'amélioration de l'uniformité du revêtement et l'amélioration de l'organisation du flux d'air à l'intérieur du four peuvent réduire considérablement la quantité de poudre blanche générée, réduisant ainsi la pression de maintenance provenant de la source.
La réponse est un oui catégorique : cela aura un impact significatif, en particulier dans les industries ayant des exigences élevées en matière d’esthétique, telles que les échangeurs de chaleur automobiles.
Les produits brasés à l'aluminium (tels que les radiateurs, les condenseurs et les évaporateurs automobiles) ont généralement des exigences extrêmement élevées en matière de qualité de surface, exigeant non seulement la résistance des soudures, mais également un aspect propre, exempt d'indentations, de motifs de maillage et de déformations localisées. Par conséquent, en tant que support de charge direct pour les pièces à haute température, l'état de surface de la bande maillée se traduit directement par des risques liés à la qualité du produit.
L’impact de la rugosité de la surface de la bande maillée se manifeste principalement à travers trois mécanismes :
Le premier est l’effet d’indentation mécanique. Aux températures de brasage (environ 600°C), l'aluminium se trouve dans un état de ramollissement à haute température, réduisant sa résistance à la déformation plastique. Si la surface des fils de la bande maillée présente des calamines d'oxyde, des bavures ou des saillies localisées, ces irrégularités microscopiques seront enfoncées dans la surface des ailettes ou des tubes en aluminium sous pression de contact, formant des « marques de maillage » permanentes. Ce défaut ne peut être restauré après refroidissement et affecte directement l'aspect du produit.
Deuxièmement, il y a l’effet des micro-vibrations et du contact dynamique. Les micro-vibrations sont inévitables lors du fonctionnement de la courroie maillée, en particulier au niveau de l'extrémité d'entraînement ou de la section tournante. Si la surface est inégalement rugueuse, cela peut provoquer des micro-sauts périodiques dans la pièce, entraînant une répartition inégale de la soudure et même une mauvaise soudure ou un mouillage localisé.
Troisièmement, il y a l’effet d’un contact thermique inégal. Une surface rugueuse signifie que les points de contact réels sont concentrés sur quelques saillies, formant des zones de conduction thermique localisée améliorée. Cela entraîne des différences de gradient de température à l'échelle microscopique dans la pièce, affectant ainsi le comportement de fusion et d'écoulement de la soudure.
D'un point de vue technique, les lignes de production de CAB haut de gamme nécessitent généralement que les courroies maillées présentent les caractéristiques suivantes :
Dans certaines lignes de production d'échangeurs de chaleur automobiles haut de gamme, une « structure à courroie maillée à double couche » ou une « structure à plaques coulissantes à faible contact » est également utilisée pour réduire le contact direct avec le métal, réduisant ainsi le risque d'empreintes.
Par conséquent, cela peut être résumé comme une conclusion technique :
L'état de surface de la bande maillée affecte non seulement sa fonction de transport mais participe également directement au processus de formation du produit. Il fait partie du système qualité du brasage et n’est pas un simple composant mécanique.
Le brûlage à haute température est couramment utilisé dans les équipements de fours industriels pour éliminer les contaminants organiques tels que la graisse, les lubrifiants ou les dépôts mineurs de carbone. Cependant, son applicabilité dans les systèmes de bandes grillagées pour fours de brasage d’aluminium est très limitée et doit être évaluée très soigneusement.
Tout d’abord, il est nécessaire de clarifier le type de contaminants présents dans le système de brasage de l’aluminium. Le contaminant le plus important dans le brasage de l'aluminium n'est pas la matière organique, mais les sels de fluorure inorganiques (résidu de flux NOCOLOK). Ces substances ne brûlent pas et ne se décomposent pas en gaz volatils à haute température, mais restent solides ou forment même des composés plus stables. Par conséquent, le brûlage à haute température est essentiellement inefficace contre ces types de contaminants.
Du point de vue des matériaux, les principaux risques de brûlure à haute température sur les bandes en treillis de brasage en aluminium comprennent :
Premièrement, il accélère la réaction de corrosion par fluoration. En présence de sels de fluorure résiduels, un environnement d'oxygène à haute température intensifie l'effet destructeur des ions fluorure sur le film de passivation de l'acier inoxydable, accélérant ainsi la corrosion intergranulaire. Cette corrosion est souvent irréversible et conduit directement à la pulvérisation ou à la fragilisation du tapis transporteur.
Deuxièmement, il existe un risque de stress thermique. Un chauffage inégal de la bande transporteuse dans des conditions à vide, en particulier dans les structures à longue portée, crée facilement des gradients thermiques, entraînant une concentration localisée des contraintes de traction et induisant la propagation de microfissures.
Troisièmement, il existe un risque de stabilité structurelle. Sans support de pièce, la bande transporteuse peut subir un affaissement localisé ou une augmentation des vibrations, entraînant des charges anormales sur le système d'entraînement.
Par conséquent, dans les systèmes de brasage de l'aluminium, la combustion à sec à haute température ne peut être utilisée que comme « méthode auxiliaire très limitée », par exemple pour éliminer les taches d'huile mineures ou la contamination organique initiale, et ne peut pas être utilisée comme méthode de nettoyage principale.
Des alternatives industrielles plus raisonnables comprennent :
D’un point de vue technique, cela peut se résumer comme suit : Le brûlage à haute température convient à la « pollution de type combustion », mais la principale pollution dans le treillis métallique brasé en aluminium est le « système de sels de fluorure inorganiques ». Par conséquent, le brûlage n’est pas une solution de nettoyage standard et ne peut être utilisé que comme méthode auxiliaire ou comme méthode de conditions limites.
