La bande grillagée du four de forgeage de pièces automobiles est un convoyeur...

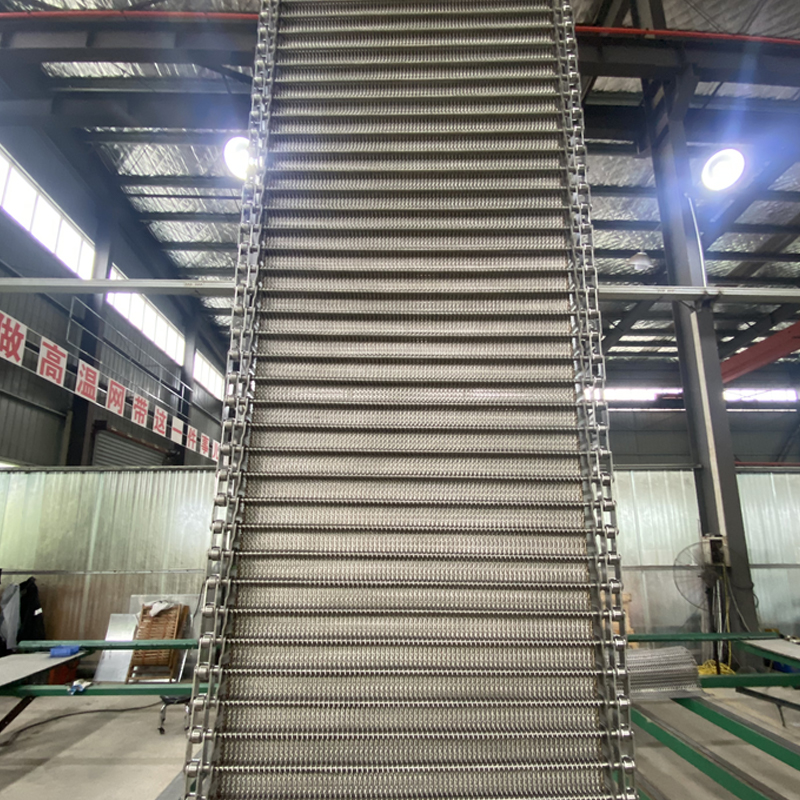

La courroie grillagée du four de forgeage des composants de transport ferrovi...

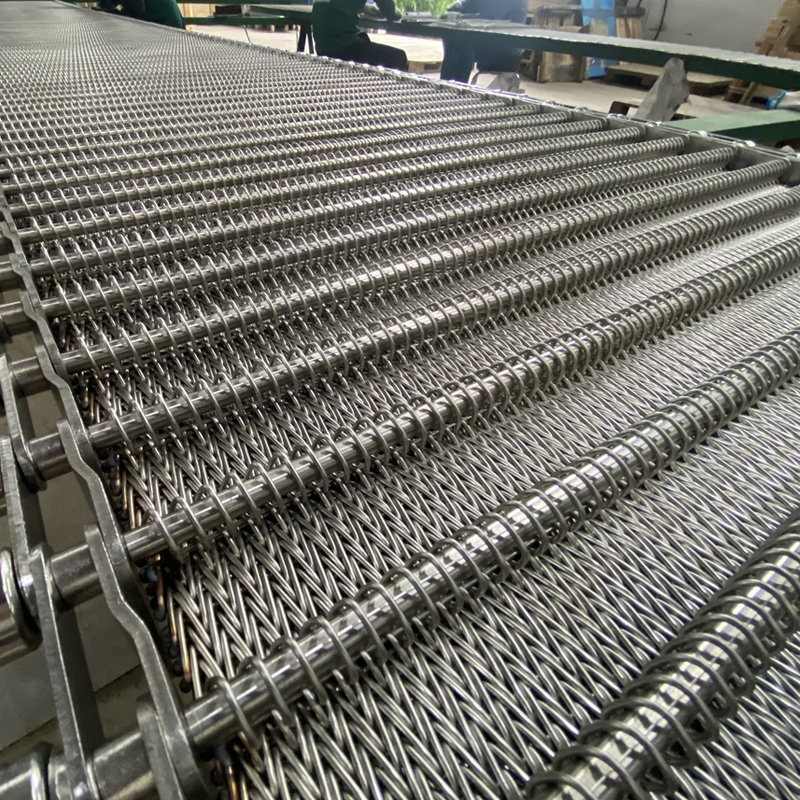

La méthode de tissage et la structure de la ceinture maillée spéciale du four...
Les courroies à mailles forgées traitées thermiquement sont des courroies transporteuses utilisées dans le processus de traitement thermique des pièces forgées en métal. Ils sont largement utilisés dans la production de composants pour les groupes motopropulseurs automobiles, les systèmes de transmission, les systèmes de châssis, ainsi que dans les engins de construction et le transport ferroviaire. La conception structurelle et la sélection des matériaux de ces courroies tiennent pleinement compte des exigences de stabilité et de charge dans des environnements à haute température, leur permettant de résister au fonctionnement à long terme de pièces lourdes dans des lignes de traitement thermique en continu. Étant donné que les pièces forgées sont généralement volumineuses et lourdes, les courroies à mailles forgées traitées thermiquement possèdent une forte résistance à la traction et à l'usure, garantissant un excellent équilibre et un fonctionnement fluide même à des températures élevées.
Les courroies à mailles forgées traitées thermiquement sont généralement fabriquées à partir d'acier inoxydable résistant aux hautes températures ou d'alliages nickel-chrome, qui résistent efficacement à l'oxydation, à la décarburation et à la déformation pendant le processus de traitement thermique. Ces courroies sont généralement équilibrées ou tressées composites, avec des fils en spirale et filetés conçus avec précision pour garantir une excellente capacité de charge et une excellente stabilité pendant le transport.
As China Ceinture de maille de forgeage de traitement thermique Manufacturers and Ceinture de maille de forgeage de traitement thermique Suppliers,
Yangzhou Yafei Machinery Manufacturing Co., Ltd. est une entreprise scientifique et technologique privée de la province du Jiangsu, anciennement connue sous le nom de Yangzhou Yafei Metal Mesh Belt Factory, située dans le parc industriel de Yiling à l'est de Yangzhou, avec des activités de R&D, de production et de transformation, des immeubles de bureaux, etc.
À l'heure actuelle, l'entreprise est principalement engagée dans : la bande transporteuse en acier inoxydable, la bande transporteuse en maille, la bande en treillis métallique, la bande transporteuse en acier inoxydable et la recherche et le développement, l'application et la promotion de technologies connexes.
Les courroies à mailles métalliques ont été utilisées dans la bière et les boissons, l'alimentation, l'industrie du bois, le verre, l'industrie chimique, la pharmacie, le nettoyage et la pulvérisation, la métallurgie des poudres, les nouvelles énergies, le traitement thermique, les fours industriels, les machines de transport générales et d'autres industries.
Les machines de transport comprennent : un convoyeur à bande à filet, un palan, une bande transporteuse à chaîne à dessus plat, un convoyeur à rouleaux, un convoyeur à plaques à chaîne, etc. Largement utilisé dans l'ingénierie des appareils électroménagers, l'ingénierie automobile, l'industrie des boissons laitières, le brassage et le traitement de l'eau et d'autres domaines.
Une courroie à mailles métalliques tombe en panne plus souvent à cause d'une inadéquation avec le processus qu'à cause d'une usure normale. Dans un four continu, la bande doit survivre à la courbe de température, supporter les pièces et conserver sa géométrie pendant des centaines d'heures de ...
READ MOREBete transporteuse en maille métallique ou bande transporteuse en fil métallique : un cadre de sélection technique La distinction entre une bande transporteuse métallique et une bande transporteuse métallique n'est pas seulement sémantique : elle détermine l'efficacité opérationn...
READ MOREDans le traitement thermique industriel continu, tel que la cémentation, la nitruration, le frittage et le brasage à haute température, le système de convoyeur fonctionne sous des contraintes thermiques et mécaniques incessantes. Les usines de transformation métallurgique et les fabricants de composants autom...
READ MOREDans la fabrication industrielle moderne, le traitement thermique continu et les processus de forgeage à haute température imposent des exigences strictes aux équipements de transport continu. En tant que composant porteur de base dans les fours à haute température, les cuves de trempe et les lignes de recuit continu, le Ceinture de maille de forgeage de traitement thermique transporte avec précision les matériaux dans des environnements physiques extrêmes, en maintenant l'intégrité structurelle sous des températures élevées, des contraintes thermiques alternées et des atmosphères chimiques complexes.
La courroie à mailles forgées pour traitement thermique est une courroie transporteuse métallique à haute résistance et résistante à la corrosion, conçue pour des opérations continues à haute température, différant fondamentalement des courroies légères en science des matériaux et en mécanique des structures :
Limites de température et résistance au fluage : Les courroies maillées légères fonctionnent à des températures plus basses, tandis que celles utilisées pour le traitement thermique et le forgeage fonctionnent généralement entre 600°C et 1 150°C. Dans cet état chauffé au rouge, la courroie doit utiliser des alliages spéciaux avec des équivalents nickel-chrome élevés pour fournir une résistance à la rupture par fluage et empêcher une déformation plastique permanente.
Résistance mécanique et performances de traction : Les pièces forgées telles que les engrenages automobiles, les fixations et les roulements supportent de lourdes charges unitaires. La ceinture en maille maintient une résistance élevée à la traction lorsqu'elle est chauffée au rouge, empêchant ainsi un étirement excessif, un rétrécissement ou une fracture sous le poids.
Résistance aux chocs thermiques : Au cours des cycles de processus, les bandes grillagées subissent des chocs thermiques extrêmes, tels que l'entrée instantanée d'huile de trempe à température ambiante ou d'eau provenant d'un four à 900°C. Les matériaux et les points de soudure doivent résister à la fissuration intergranulaire sous ces fortes baisses de température.
Dans les lignes de fabrication automatisées, l’efficacité opérationnelle des fours de normalisation, de trempe et de revenu détermine la capacité de production. La structure tissée ouverte de la ceinture en maille garantit que la circulation de l'air chaud et les atmosphères protectrices pénètrent complètement, obtenant ainsi un chauffage uniforme et réduisant les défauts d'organisation. De plus, la transmission continue contrôle avec précision le temps de rétention des matériaux à l'intérieur du four, exécutant avec précision la courbe du processus de traitement thermique dans des secteurs tels que l'ingénierie automobile, les fours industriels et la métallurgie des poudres.
| Indicateur technique/élément de paramètre | Bande transporteuse traditionnelle légère en maille | Ceinture de maille de forgeage de traitement thermique |
|---|---|---|
| Plage de température de fonctionnement à long terme | Température ambiante jusqu'à ≤ 120°C | 600°C à 1150°C |
| Sélection des matériaux de base | Acier au carbone, acier inoxydable de faible qualité (SUS201, SUS304) | Alliages haute température (SUS314, Cr20Ni80, Inconel 601, 310S) |
| Résistance au fluage | Non requis | Résistance extrêmement élevée au-dessus de 900°C |
| Résistance à la traction nominale (à haute température) | Descend rapidement à haute température | Maintient la contrainte autorisée à 1 000 °C sous de lourdes charges |
| Résistance aux chocs thermiques | Mauvais (sujet à la déformation d'extinction) | Excellent (résiste au refroidissement/chauffage rapide et continu) |
| Formes d'entraînement et structurelles | Entraînement par friction, diamètre de fil plus fin | Tissage équilibré, entraîné par chaîne ; fils épais et tiges transversales |
L'évaluation de l'efficacité de la ligne de production repose en grande partie sur les dimensions géométriques et les paramètres matériels de la bande maillée. Les conceptions doivent subir des calculs mécaniques et thermodynamiques stricts pour gérer des charges spécifiques, des profils de chauffage et des atmosphères corrosives.
Le diamètre du fil détermine la résistance mécanique à la traction et la rigidité structurelle. Les choix techniques équilibrent la capacité de traction et le poids global de la courroie. Les pièces forgées lourdes nécessitent de grands diamètres (fils en spirale et tiges transversales de 3,0 mm à 5,0 mm) pour répartir les contraintes de fluage à haute température. Cependant, des fils trop épais augmentent la capacité thermique de la zone morte, consommant inutilement de l'énergie thermique pour chauffer la bande elle-même et réduisant l'efficacité du four.
Les dimensions des mailles affectent la stabilité physique et l’environnement interne du four. Alors que les ouvertures plus petites empêchent les petites pièces de précision ou les composants d'estampage de tomber ou de se coincer, un maillage trop dense crée un effet de protection. Cela bloque la convection de l'air chaud et la pénétration de l'atmosphère protectrice, provoquant des variations de température ou une décarburation inégale de la surface. Dans les lignes de trempe, une taille de maille appropriée permet une pénétration rapide du milieu de trempe pour obtenir une structure martensitique idéale.
Dans des environnements compris entre 800°C et 1 150°C, l’acier conventionnel subit une oxydation et un ramollissement rapides. Les alliages à haute température sont essentiels pour résister à diverses exigences industrielles telles que le recuit du verre, la métallurgie des poudres et les fours industriels :
| Nom commun du matériau | Principales caractéristiques de la composition chimique | Limiter la température de fonctionnement | Avantages de base en termes de performances et scénarios d'application typiques |
|---|---|---|---|
| SUS 304/316 | 18Cr-8Ni / 16Cr-10Ni-2Mo | ≤ 750°C | Bonne résistance fondamentale à la corrosion ; utilisé pour les machines de recuit et de nettoyage du verre. |
| SUS310S | 25Cr-20Ni (Cr élevé, Ni élevé) | 950°C - 1050°C | Excellente résistance à l'oxydation et résistance à haute température pour les fours à température moyenne-haute. |
| SUS314 | 25Cr-20Ni-2Si (silicium ajouté) | 1050°C - 1150°C | Forme un film dense de dioxyde de silicium pour fournir des capacités élevées d'antioxydation et d'anti-carburation. |
| Inconel 601 | Alliage à base de nickel Ni-Cr-Fe-Al | ≤ 1200°C | Haute résistance mécanique sous contraintes thermiques alternées et environnements gazeux corrosifs agressifs. |
Les structures mécaniques doivent disperser les contraintes internes à haute température pour retarder la fissuration par fatigue :
Tissage équilibré : Les bandes de maille alternées à gauche et à droite neutralisent le couple opérationnel, offrant ainsi un déplacement en ligne droite et une stabilité de suivi.
Composé équilibré : Maille dense avec une surface de transport plate, idéale pour les petites pièces de précision ou les pièces de métallurgie des poudres.
Entraînement par chaîne : Les chaînes latérales de précision entraînées par des pignons éliminent complètement le glissement de la courroie sous de lourdes charges ou lors de la montée de pentes hors des réservoirs de liquide de trempe.
La production continue nécessite une exécution de processus rigide, où les composants de transmission sont confrontés à des défis combinés chimiques, mécaniques et thermiques.
Les roulements lourds et les engrenages automobiles contiennent de fortes contraintes résiduelles après le forgeage. Les pièces à usiner sont souvent déposées sur la bande par des bras robotisés ou des alimentateurs vibrants, ce qui signifie que la structure doit résister aux impacts physiques locaux sans indentation. Étant donné que les fours de normalisation fonctionnent entre 850 °C et 950 °C pendant de longues périodes, l'alliage doit présenter une excellente dureté rouge pour résister à l'étirement sous une charge de traction à haute température.
Les cycles de trempe sont très destructeurs. Les pièces et la bande traversent un four à 900°C et sont ensuite rapidement plongées dans un milieu de trempe, tombant de plusieurs centaines de degrés en quelques secondes. Cette violente contrainte thermique alternée provoque des microfissures sur les bords et des soudures croisées si les joints de grains sont trop grossiers. Dans les sections de trempe, la courroie doit résister à la corrosion due aux fluides de trempe résiduels entre 400°C et 650°C.
Dans les atmosphères riches en carbone et en azote (carburation ou carbonitruration), les atomes de carbone actif pénètrent dans la matrice de l'acier inoxydable, formant des carbures durs et cassants (comme le Cr23C6) le long des joints de grains. Cette « fragilisation par carburation » entraîne une perte de plasticité de la courroie, entraînant des fractures soudaines, fragiles, semblables à celles du verre, lors du passage sur les rouleaux de transmission. La mise à niveau vers des alliages contenant des traces spécifiques de silicium ou d'aluminium favorise la croissance d'une couche barrière superficielle auto-cicatrisante (SiO2 ou Al2O3) qui bloque la pénétration des atomes de carbone actif, prolongeant ainsi la durée de vie opérationnelle dans la métallurgie des poudres et les fours à haute température.
Plus de 70 % des défaillances précoces des courroies maillées proviennent d'une configuration ou d'une tension mécanique inappropriée plutôt que de l'usure naturelle du matériau.
L'ajustement de la tension doit être divisé en deux étapes techniques en raison de la dilatation thermique :
Tension d'installation à froid : Appliquez la tension de base minimale requise pour garantir un déplacement fluide. Un serrage excessif à température ambiante ne laisse aucune place à la dilatation pendant le chauffage, provoquant des contraintes thermiques internes massives et une déformation de la surface.
Tension de fonctionnement à chaud : Une fois que le four se stabilise à la température de travail (par exemple 900°C), le métal se dilate et se détend naturellement. Un réglage fin secondaire doit être effectué via le dispositif de rattrapage de queue pour éliminer le glissement ou l'empilement sans surcharger les limites de fluage à haute température.
Un suivi décentré continu force les bords de la bande à frotter contre les revêtements du four, détruisant les points de soudure des bords et déchirant le treillis. Les corrections de suivi suivent la règle du réglage de l'arbre mené et du serrage plutôt que du desserrage. Si la courroie se déplace vers la gauche, serrez la vis de tension du côté gauche pour la ramener vers la ligne médiane. Les erreurs de parallélisme et d’alignement des rouleaux d’entraînement et des pignons doivent être maintenues dans des tolérances mécaniques strictes.
| Article d'inspection de mise en service | Plage de contrôle standard/exigence industrielle | Impact et préjudice d'un statut anormal |
|---|---|---|
| Parallélisme arbre d'entraînement/arbre mené | ≤ 0,5 mm/m | Force inégale sur la largeur de la bande, provoquant une déviation importante du suivi et une usure des bords. |
| Affaissement de la ceinture maillée à la température de travail | 1 % à 2 % de l'espacement des rouleaux de support | Trop serré accélère le fluage à haute température ; trop lâche entraîne un empilage et un coincement en surface. |
| Taux de chauffage par étapes | ≤ 80°C/h sous 400°C ; ≤ 120°C/h au dessus de 400°C | Un chauffage rapide empêche une libération en douceur des contraintes résiduelles, déclenchant ainsi une distorsion du maillage. |
| Déformation permanente en traction du maillage | Taux d'extension longitudinale ≤ 3% par cycle | Un dépassement indique que le matériau est entré dans un fluage non linéaire, risquant une rupture imminente. |
Explication technique : Il s’agit d’un cas classique de fragilisation par carburation des joints de grains à haute température ou d’oxydation intergranulaire plutôt que d’une simple surcharge mécanique. Dans les environnements riches en carbone, les atomes de carbone libres se diffusent le long des joints de grains de l'acier inoxydable, formant des carbures de chrome cassants. Cela détruit la ductilité de la matrice et diminue fortement la dureté rouge. Lorsque vous passez des rouleaux ou rencontrez une légère résistance, il se casse proprement comme du verre. La mise à niveau vers le SUS314 ou l'Inconel 601 fournit les niveaux de silicium ou de nickel requis pour former une couche d'oxyde dense qui bloque la diffusion du carbone.
Comparaison de sélection : Le choix dépend du poids de la pièce, des fluides utilisés et de la configuration du transport plutôt que du coût initial :
| Comparaison des formulaires de lecteur | Ceinture en maille entraînée par friction | Ceinture en maille entraînée par chaîne |
|---|---|---|
| Mécanisme de transmission | S'appuie sur la friction entre le rouleau d'entraînement et le dos en maille | S'appuie sur un engagement rigide des chaînes latérales avec des pignons |
| Capacité de charge nominale | Pièces légères/moyennes (≤ 40 kg/m²) | Pièces forgées lourdes, convoyage haute densité (≥ 150 kg/m²) |
| Risque de glissement | Sujet à la déviation de suivi et au glissement de tension | Déplacement synchrone forcé ; élimine mécaniquement le glissement |
| Adaptabilité aux médias | Pauvre ; les lubrifiants, les huiles ou l'eau provoquent un glissement important | Parfait ; Insensible aux fluides de trempe ou à la pollution par les hydrocarbures |
Clarification technique : Non, augmenter aveuglément l’épaisseur du fil peut réduire la durée de vie. Des fils plus épais augmentent le gradient de température interne pendant le chauffage et la trempe rapide. Cette forte variance noyau-surface génère des contraintes thermiques alternées massives, provoquant une fissuration prématurée des joints de grains due à la fatigue thermique. De plus, les courroies plus lourdes augmentent de façon exponentielle la capacité thermique de la zone morte, gaspillant ainsi une quantité importante d'énergie du four pour chauffer le convoyeur plutôt que les pièces à usiner.
Spécification opérationnelle : Les courroies neuves doivent subir un préchauffage et une passivation par étapes. Les fils métalliques conservent des contraintes mécaniques internes importantes dues au tréfilage, au tissage et au soudage. L'exposition directe à 950°C déclenche un relâchement violent de ces contraintes, déformant le maillage superficiel. Le chauffage par étapes (maintien à 300°C et 600°C) permet un soulagement sûr des contraintes tout en permettant aux éléments d'alliage de réagir avec des traces d'oxygène, formant un film de passivation uniforme et protecteur vert/gris (Cr2O3 ou SiO2) qui protège contre l'érosion atmosphérique industrielle.
