Directive technique de base : Pour atteindre une efficacité opérationnelle maximale et une durée de vie prolongée dans une bande grillagée de four de brasage, il faut équilibrer trois variables inflexibles : la chimie de l'alliage structurel, le profil de charge thermodynamique et la synchronisation de l'entraînement mécanique. La sélection d'un alliage avec un rapport nickel-chrome minimum de 35/19 ou l'utilisation de superalliages spécialisés à base de nickel pour les processus dépassant 1 000 °C est obligatoire pour supprimer les défaillances microstructurelles dévastatrices telles que la cavitation aux limites des grains et l'expansion de la pourriture verte.
Le brasage sous atmosphère contrôlée (CAB) et l'assemblage thermique sous vide poussé exigent une précision absolue de la part des systèmes de transport de matériaux structurels. Lorsqu'elle traverse des zones de préchauffage, des étapes d'activation de flux, des étapes de fusion d'alliages et des cellules de refroidissement forcé, la bande continue en treillis métallique supporte la charge combinée de forces de traction mécaniques élevées et de gradients thermiques sévères. Comprendre les paramètres d'ingénierie qui régissent l'usure des courroies maillées à haute température, les mécanismes de déformation et la gestion du cycle de vie structurel permet directement aux opérations industrielles à haut débit d'éviter les arrêts de production inattendus et de réduire les coûts d'exploitation globaux du cycle de vie.
Fondations métallurgiques des matériaux de treillis haute température
La sélection de la composition fondamentale de l’alliage détermine les limitations mécaniques fondamentales d’une ceinture grillagée de four de brasage. Dans les systèmes fonctionnant entre 600°C et 1 150°C, les métaux de base typiques subissent rapidement des transformations de réseau cristallin atomique qui diminuent les capacités de charge mécanique. L'ingénierie des treillis à haute température repose entièrement sur des superalliages spécialisés fer-nickel-chrome ou à base de nickel conçus pour résister au glissement microscopique des grains et à la déformation physique macroscopique.
Le chrome constitue la base de la défense contre l’oxydation. Lorsqu'il est exposé à un environnement contenant de l'oxygène ou des traces d'humidité de l'eau à des températures élevées, le chrome migre instantanément vers les limites extérieures du fil, formant une couche imperméable et microscopique d'oxyde de chrome (Cr₂O₃). Cette barrière d'oxyde isole la matrice métallique sous-jacente d'une oxydation chimique ultérieure. Pour un profilage thermique continu au-dessus de 950°C, la teneur en chrome doit dépasser 18 % en poids pour garantir que cette barrière protectrice reste auto-cicatrisante lorsque l'usure mécanique ou l'étirement structurel crée des fissures microscopiques en surface.
Le nickel agit en synergie avec le chrome pour transformer la structure de ferrite cubique centrée sur le corps (BCC) de base du fer standard en une structure austénitique cubique à faces centrées (FCC) hautement stable. Cette matrice austénitique offre une résistance beaucoup plus élevée à la déformation plastique sur de longues périodes d'exposition. De plus, des concentrations élevées de nickel protègent la courroie des réactions de carburation et de nitruration destructrices provoquées par des lubrifiants organiques ou des atmosphères protectrices spécifiques injectées lors des étapes de brasage du cuivre ou de l'argent.
| Désignation de l'alliage | Nickel (Ni) % | Chrome (Cr) % | Silicium (Si) % | Température stable maximale (°C) |
| AISI 314 | 19,0 - 22,0 | 23,0 - 26,0 | 1,5 - 3,0 | 1000°C |
| Alliage 601 | 58,0 - 63,0 | 21,0 - 25,0 | 0,5 maximum | 1150°C |
| Alliage 800HT | 30,0 - 35,0 | 19,0 - 23,0 | 1,0 maximum | 1100°C |
| AISI 310S | 19,0 - 22,0 | 24,0 - 26,0 | 1,5 maximum | 1035°C |
Mécanismes de fluage et de déformation à haute température
Le fluage est la déformation plastique lente et continue qui se produit lorsqu'une courroie en treillis métallique fonctionne sous une charge mécanique constante à des températures supérieures à 40 % de son point de fusion absolu. Dans les fours de brasage continu, la courroie maillée est soumise à une tension constante de la part des rouleaux d'entraînement tout en transportant des échangeurs de chaleur automobiles denses, des boîtiers électroniques ou des ensembles de plomberie industrielle. Au cours de milliers d'heures de fonctionnement, cette contrainte provoque l'ouverture de vides structurels le long des joints internes des grains.
La progression du fluage passe par trois phases distinctes : déformation primaire, secondaire et tertiaire. Au cours de la phase primaire, le métal subit un écrouissage initial. La phase secondaire représente un état stationnaire long et linéaire où le taux de déformation reste constant. C'est dans cette fenêtre secondaire que les ingénieurs doivent gérer la durée de vie utile de la courroie. Une fois que le fluage tertiaire commence, les microfissures se transforment en fractures macroscopiques catastrophiques le long de la structure métallique, provoquant la rupture inattendue de la courroie sous une tension opérationnelle nominale.
Fluage de montée de luxation
À des températures très élevées, les dislocations structurelles au sein du réseau cristallin métallique gagnent suffisamment d’énergie thermique pour contourner les obstacles tels que les impuretés ou les précipités. Les lacunes atomiques se diffusent à travers le cristal, permettant aux plans métalliques de glisser les uns sur les autres, provoquant un allongement permanent et progressif de la ceinture.
Glissement des limites des grains
Les grains microscopiques individuels au sein de la matrice métallique commencent à se déplacer indépendamment le long de leurs plans limites. Si l'alliage manque de précipités d'éléments stabilisants comme le titane, l'aluminium ou le niobium, ces joints de grains glissent facilement les uns sur les autres, accélérant la distorsion de la courroie et le rétrécissement de la largeur structurelle.
Configurations de tissage et règles de sélection géométrique
La disposition géométrique des fils tissés joue un rôle égal aux côtés de la chimie des matériaux dans la détermination des capacités physiques d’une bande grillagée pour four de brasage. Les tissages standards ne peuvent pas supporter les contraintes directionnelles des opérations de brasage à forte charge. Les opérations industrielles doivent adapter la géométrie du tissage aux besoins thermiques et structurels précis des composants de leurs produits.

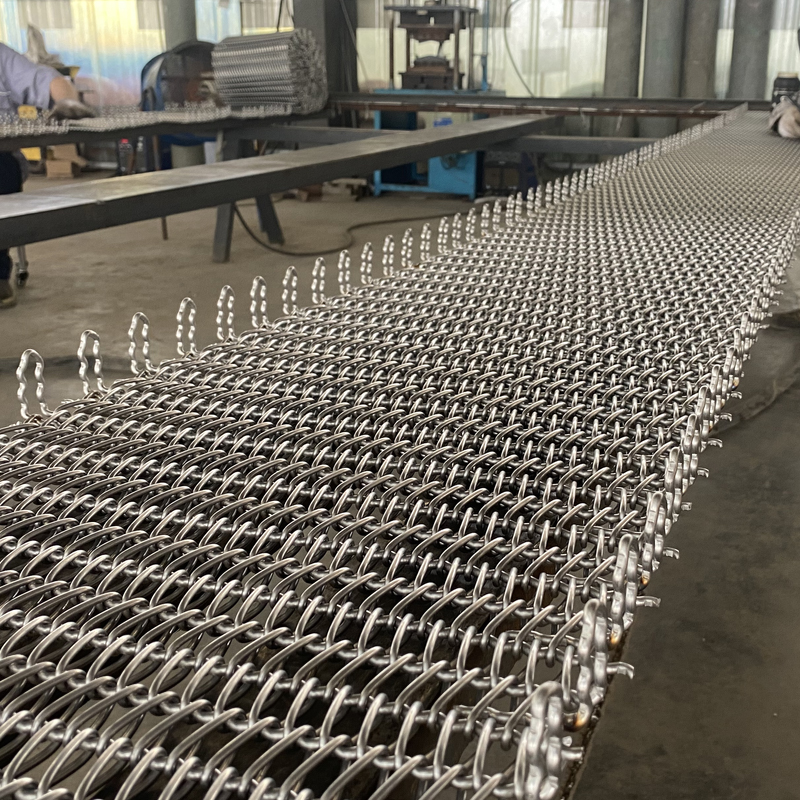

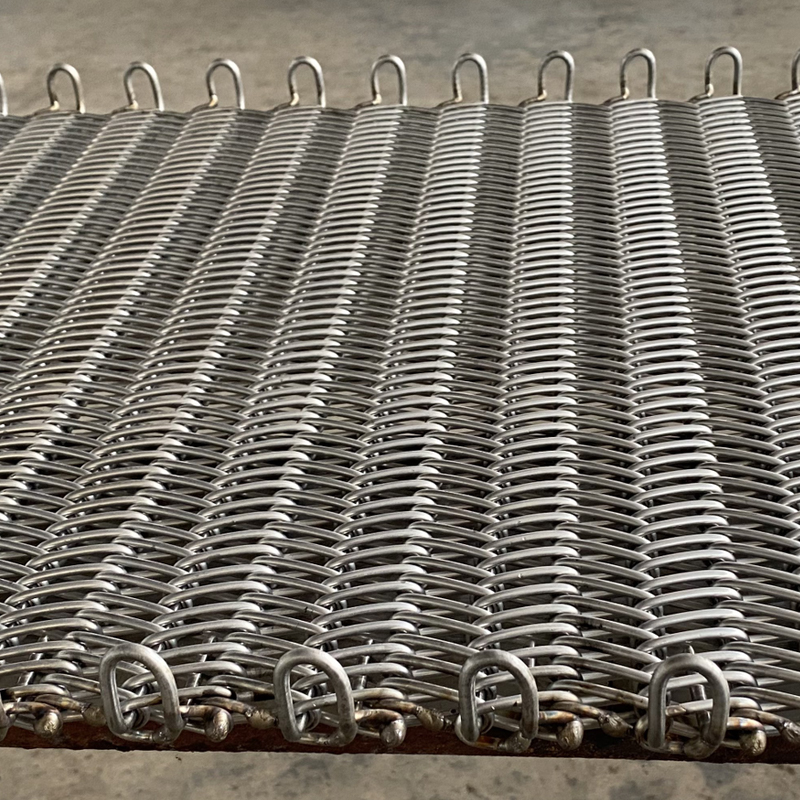

La configuration la plus largement mise en œuvre pour les lignes de brasage à haut rendement est la conception à tissage équilibré. Un tissage équilibré est constitué d'une alternance de spirales gauche et droite reliées par des bielles droites ou serties. Cette géométrie alternée neutralise complètement la tendance naturelle d'une courroie en spirale unidirectionnelle à se déplacer latéralement contre les parois du four. En contrebalançant les forces de couple de rotation en interne, la courroie se déplace parfaitement droite dans diverses conditions de tension.
Les tissages équilibrés composés ajoutent plusieurs spirales compressées et tiges transversales dans un assemblage dense et imbriqué. Cela produit une surface plane et fermée qui offre un support dense aux petites pièces tout en offrant une masse thermique épaisse. Alors que les tissages composés empêchent les minuscules composants ou les préformes de brasage de basculer ou de tomber à travers les ouvertures du treillis, ils nécessitent beaucoup plus d'énergie pour chauffer et refroidir, modifiant ainsi les exigences de profil thermique de l'ensemble du système de four.
- Tissage équilibré standard : Spirales directionnelles alternées reliées par des tiges serties. Fournit une excellente circulation des gaz, une égalisation thermique rapide et un suivi fiable pour les lignes de traitement thermique génériques.
- Tissage double équilibré : Comprend des paires de spirales imbriquées pour augmenter la résistance à la traction et les capacités de charge sans nécessiter des calibres de fil plus épais qui réduisent la flexibilité de la courroie.
- Tissage équilibré composé (tissage de cordon) : Configuration extrêmement serrée et dense avec des fils imbriqués. Idéal pour les petits composants médicaux ou les broches électroniques, mais possède une inertie thermique plus élevée.
- Tissage renforcé par tige : Des tiges de renfort droites sont insérées dans les intersections en spirale pour augmenter la résistance à l'étirement à haute température, permettant ainsi des charges de poids plus élevées par mètre carré.
Interactions atmosphériques et pathologies de dégradation chimique
Les bandes grillagées des fours de brasage ne fonctionnent pas dans des vides isolés ; ils interagissent en permanence avec des environnements de traitement gazeux précis. Le brasage sous atmosphère contrôlée repose souvent sur de l'azote, de l'ammoniac craqué (mélanges hydrogène-azote), du gaz exothermique ou de l'hydrogène de haute pureté pour éliminer les oxydes de surface des pièces à assembler. Ces compositions chimiques des gaz peuvent déclencher des mécanismes de détérioration agressifs si elles ne sont pas surveillées attentivement.
La pourriture verte est une condition destructrice qui affecte les alliages à haute teneur en nickel-chrome lorsqu'ils fonctionnent dans des atmosphères pauvres en oxygène, réduisant ainsi les atmosphères contenant du carbone ou de l'azote. Si des traces d'oxygène sont présentes aux côtés du carbone, le chrome réagit en interne pour former des carbures de chrome le long des joints de grains au lieu de former une couche d'oxyde de surface protectrice utile. Cela laisse derrière lui une matrice de nickel teintée de vert et appauvrie en chrome qui manque de résistance mécanique. Le treillis métallique devient très cassant et peut s'effondrer sous de légères charges mécaniques.
La carburation représente un vecteur de dégradation alternatif. Dans les lignes de brasage du cuivre, où les pièces peuvent présenter des traces d'huiles d'estampage, la chaleur élevée du four fissure ces hydrocarbures, libérant des atomes de carbone libres. Ces atomes se diffusent directement dans la ceinture en treillis métallique chaud, se liant aux éléments d'alliage internes pour former des carbures durs et cassants. Ce réseau de carbure réduit la ductilité du fil, le rendant susceptible à des fissures de fatigue soudaines lors du passage dans les régions les plus froides de la ligne de traitement.
Fatigue thermique due aux processus cycliques de chauffage et de refroidissement
Alors que les fours continus s'efforcent de maintenir des températures stables, la bande grillagée elle-même subit une charge thermique cyclique agressive. Lorsqu'un segment spécifique de la courroie sort de la zone de brasage à 1 050 °C et entre dans les sections de refroidissement forcé ou à chemise d'eau, il subit de graves chutes de température localisées. Cette expansion et contraction cycliques génère des contraintes thermiques internes qui peuvent dépasser la limite d'élasticité du matériau.
Le mécanisme central de la fatigue thermique implique des micro-déformations localisées. La surface extérieure d'un fil refroidit et se contracte beaucoup plus rapidement que son noyau intérieur. Cela crée de fortes forces de tension sur la peau externe du fil, tandis que l'âme interne subit des forces de compression. Au cours de centaines d'allers-retours dans la boucle du four, ces contraintes cycliques opposées déclenchent des fissures microscopiques qui commencent à la surface et migrent vers l'intérieur jusqu'à ce que le fil se brise complètement.
Pour réduire les dommages causés par la fatigue thermique, les conceptions des convoyeurs de four doivent éviter les transitions de refroidissement brusques et non protégées. L'incorporation de zones de transition isolées entre la chambre de chauffage principale et les jets de refroidissement rapide réduit le taux de choc thermique. Le choix d'alliages avec de faibles coefficients de dilatation thermique et une conductivité thermique élevée permet d'égaliser rapidement les températures internes des fils, atténuant en toute sécurité les forces de micro-déformation internes.
Ingénierie d’entraînement et optimisation de la tension mécanique
Même la courroie à mailles en superalliage de la plus haute qualité tombera en panne prématurément si le système d'entraînement mécanique est mal conçu ou mal aligné. L'objectif principal de l'ingénierie d'entraînement est de maintenir la tension opérationnelle la plus basse possible, nécessaire au déplacement fluide de la courroie et de sa charge utile. Une tension excessive accélère directement les taux de fluage, raccourcissant rapidement la durée de vie opérationnelle de l'assemblage.
Les systèmes d'entraînement par friction utilisent de grands tambours en acier recouverts de caoutchouc ou usinés avec précision pour déplacer la courroie par friction de surface. Ces configurations nécessitent un équilibre précis entre la tension du contrepoids côté mou et la force de traction côté entraînement. Si le contrepoids est trop léger, le tambour d'entraînement glisse, provoquant un échauffement intense par friction et une usure abrasive localisée du treillis. Si le contrepoids est trop lourd, la tension de base augmente dans toute la boucle du four, poussant la bande en treillis métallique plus près de sa limite de fluage tertiaire.
Les systèmes d'entraînement positif utilisent des pignons spécialisés qui s'engagent directement dans les bords de chaîne renforcés fixés sur les côtés de la courroie maillée. Cette conception élimine complètement le glissement par friction et permet des configurations de courroies larges sous des charges lourdes. Cependant, si les chemins de chaîne sur les côtés gauche et droit deviennent légèrement désalignés en raison d'une dilatation thermique inégale à l'intérieur du four, les tiges transversales se tordront et s'inclineront, provoquant une grave liaison mécanique et une déchirure structurelle le long des bords de la courroie.
Protocoles pratiques de prolongation de la durée de vie et de maintenance prédictive
Prolonger la durée de vie opérationnelle d'une bande grillagée de four de brasage nécessite une stratégie de maintenance structurée et à plusieurs niveaux qui remplace la gestion réactive des crises par des procédures proactives basées sur les données. Étant donné que les dommages causés aux fils à haute température s’accumulent continuellement, un suivi et des inspections physiques régulières sont essentiels pour garantir une disponibilité continue de la production.
Une pratique de maintenance fondamentale consiste à suivre l’allongement cumulé de la courroie au fil du temps. Les techniciens doivent établir des points de mesure de référence fixes à l'extérieur du four et enregistrer l'étirement total lors des arrêts hebdomadaires. Une courroie saine présente un taux d'étirement linéaire et prévisible pendant sa phase de fluage secondaire. Une augmentation brutale et soudaine de l'allongement indique que le matériau est entré dans sa phase de fluage tertiaire, signalant qu'une courroie de remplacement doit être programmée immédiatement pour éviter une défaillance catastrophique pendant le fonctionnement.
| Fréquence des inspections | Mesure/zone cible | Paramètre/Condition optimale | Action corrective en cas d'écart |
| Chaque quart de travail | Suivi et alignement des courroies | Centré à ± 15 mm des limites de suivi | Ajuster les rouleaux de contre-tension ou les broches de guidage de suivi |
| Hebdomadaire | Taux d'allongement cumulé | Moins de 0,1 % d’augmentation de la longueur totale par semaine | Vérifier les poids de tension internes du four et les forces de traînée |
| Mensuel | Inspection des jonctions de fils et des spirales | Zéro microfissuration visible ou striction localisée | Découpez la section de treillis endommagée et épissez-la avec un nouveau fil correspondant au lot. |
| Trimestriel | Point de rosée atmosphérique | Maintenu entre -40°C et -60°C | Inspecter les joints du four et les conduites d'alimentation en gaz de purge pour détecter toute fuite d'humidité. |
L'épissage et la réparation des sections endommagées représentent une méthode efficace pour maximiser en toute sécurité l'utilisation totale du cycle de vie de la courroie. Lorsqu'une zone localisée de la courroie subit des dommages dus à une chute accidentelle d'une pièce ou à un impact localisé de flamme, la découpe des spirales déformées et le tissage d'une nouvelle section de fil correspondante rétablissent l'intégrité structurelle. Il est essentiel que le fil de réparation partage exactement le même lot métallurgique et le même diamètre de fil que la courroie d'origine. Le mélange de différentes qualités d'alliage ou tailles de fil introduit des points de dilatation thermique inégaux, ce qui peut rapidement déclencher de graves problèmes de suivi et une fissuration accélérée sous charge.
Références
Comité international du manuel ASM. (2020). Manuel ASM, Volume 1 : Propriétés et sélection : fers, aciers et alliages haute performance . ASM International.
Reed, RC (2008). Les superalliages : fondamentaux et applications . La Presse de l'Universite de Cambridge.
Lai, G.Y. (2007). Corrosion à haute température et applications des matériaux . ASM International.
Schmid, SR et Kalpakjian, S. (2018). Ingénierie et technologie de fabrication (8e édition) . Pearson.
